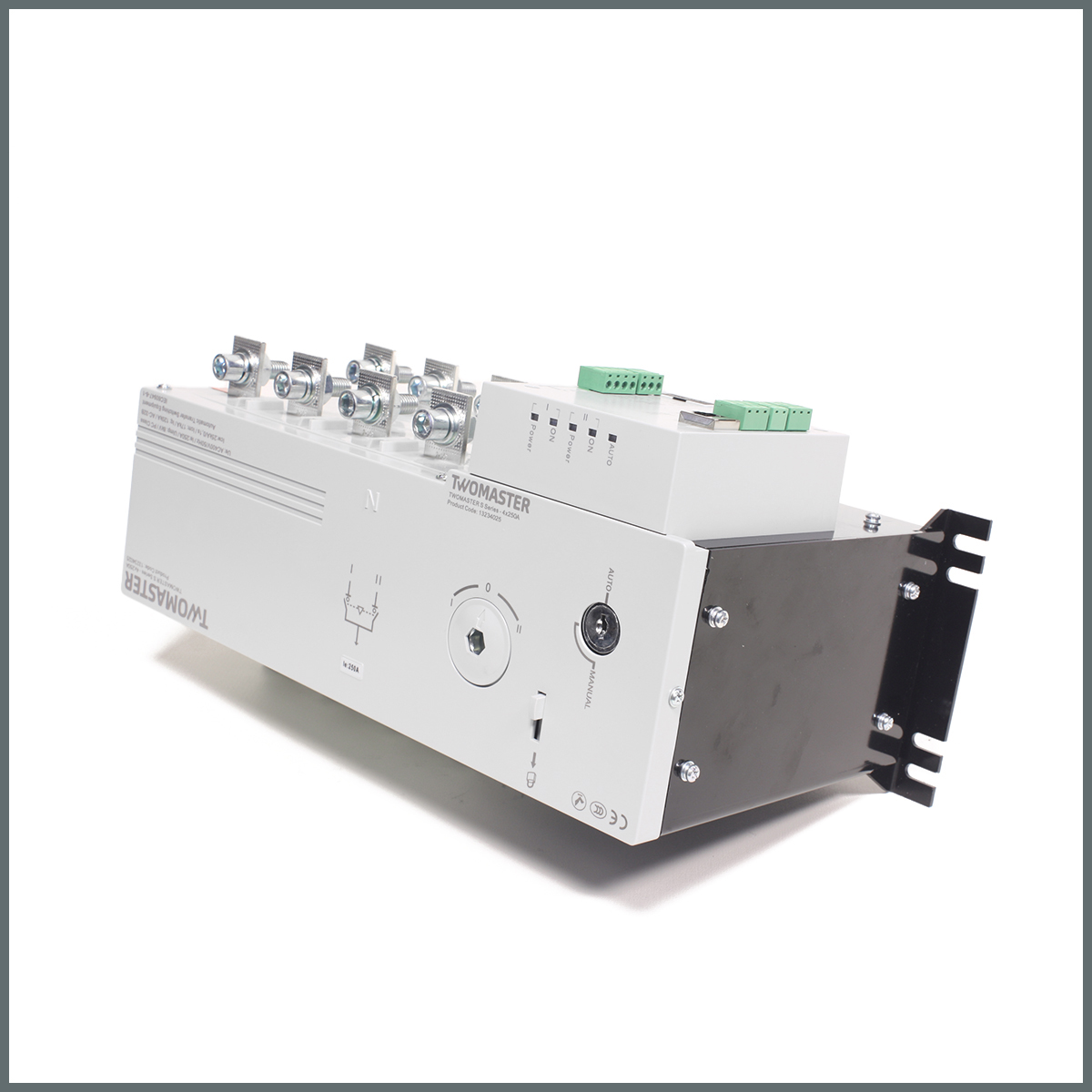

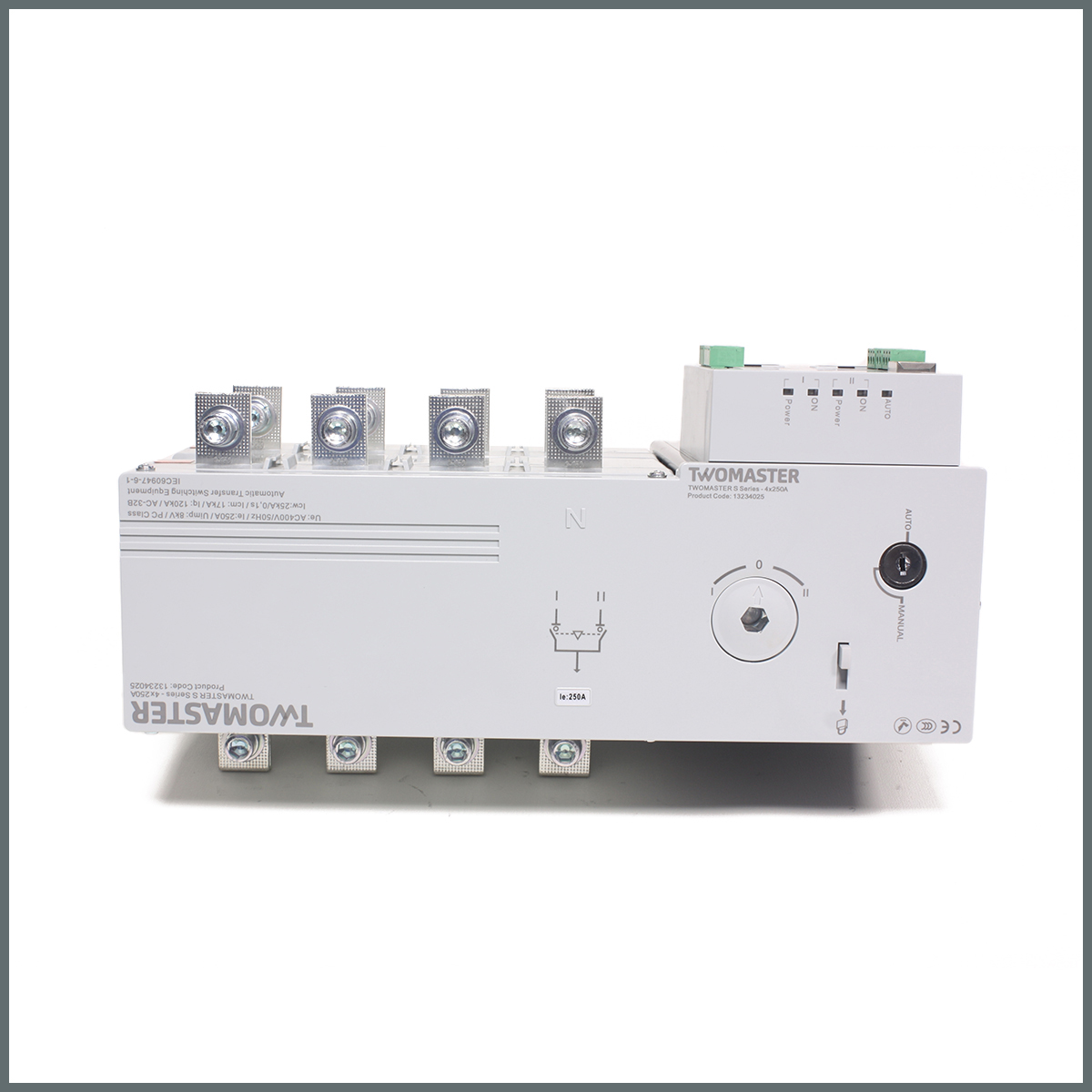

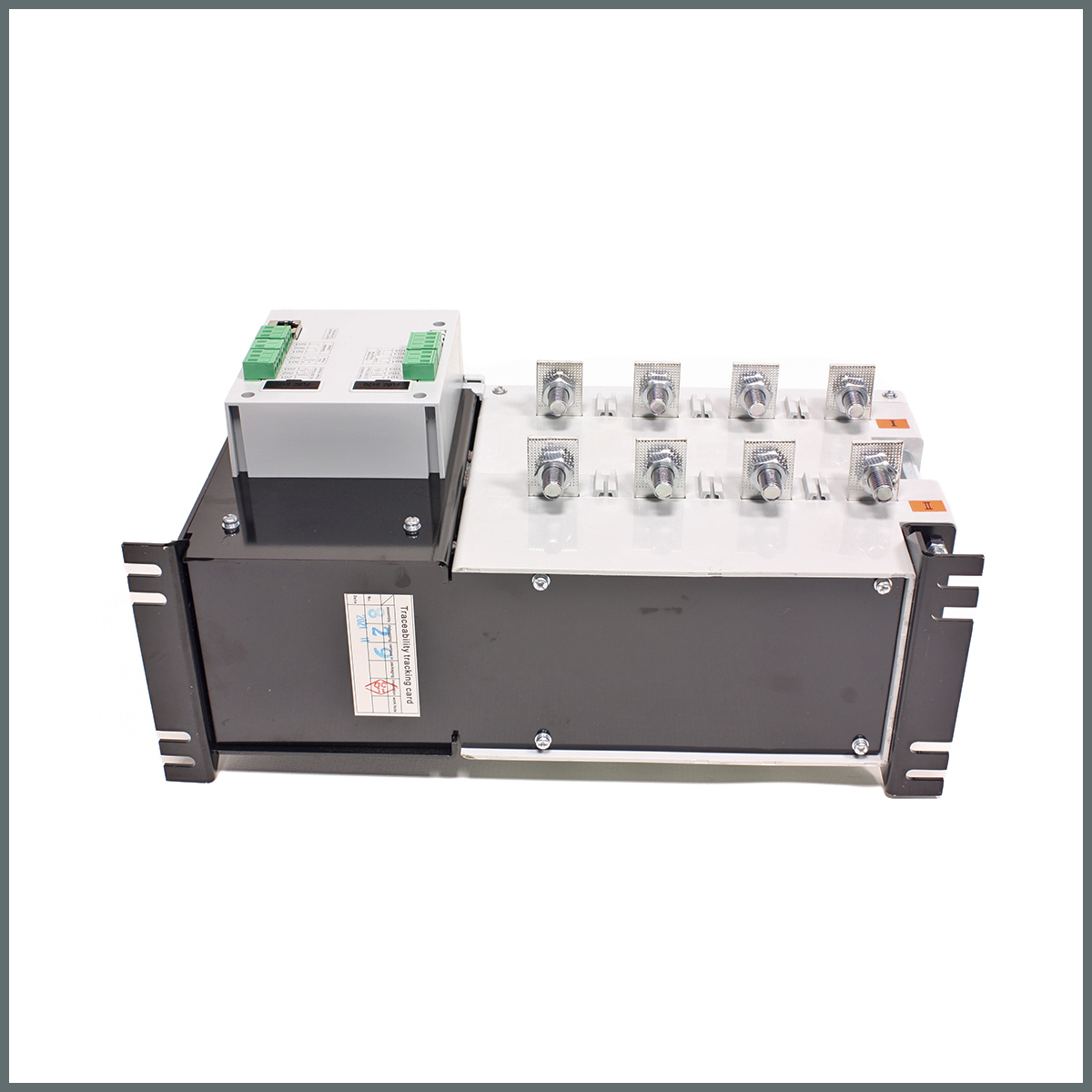

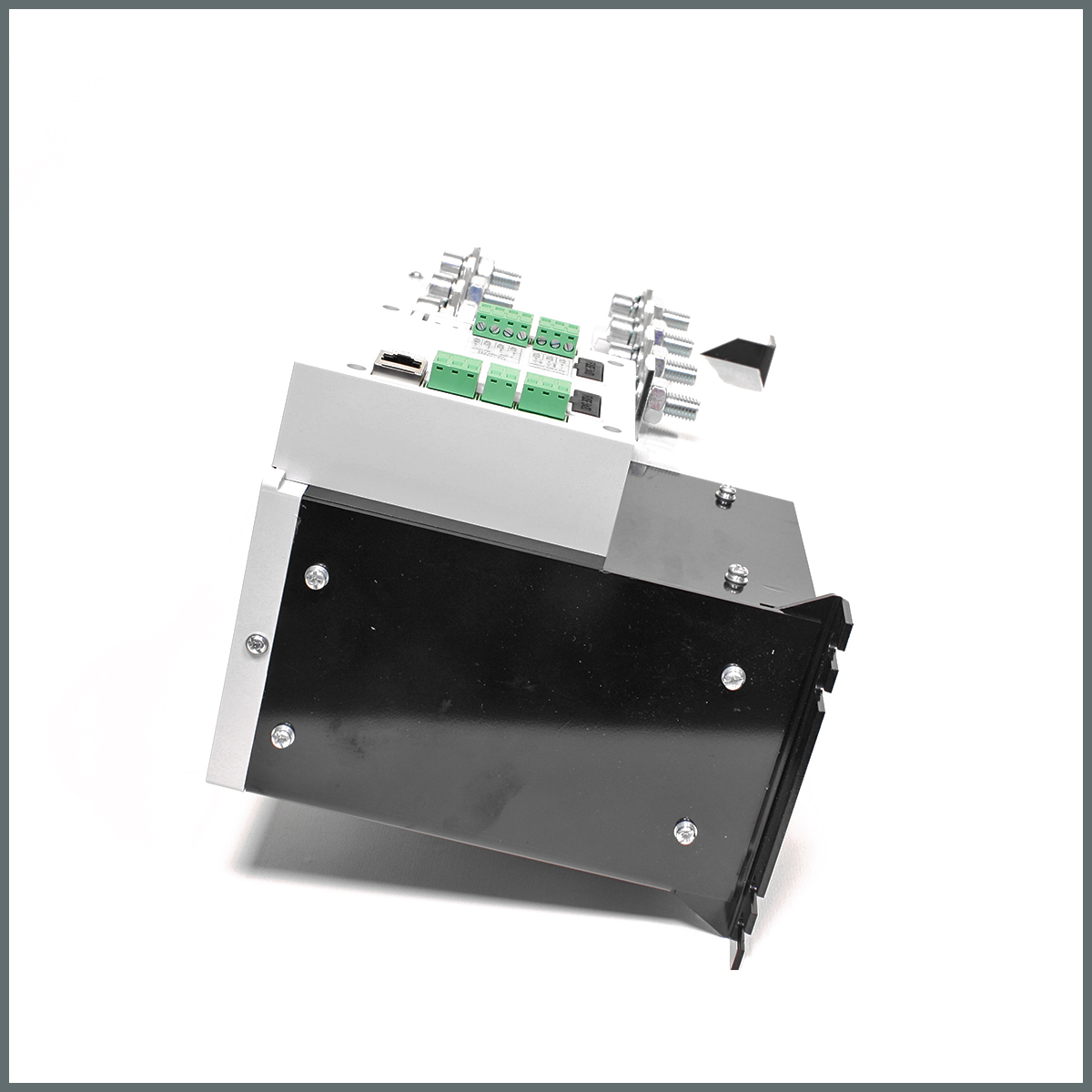

TWOMASTER S Serisi – Otomatik Transfer Şalterleri



40-3200A

Standartlara uygun; kaliteli ve sağlam ürün, özverili bir hizmet sunuyoruz.
Twomaster Otomatik Transfer Şalterleri, anma gerilimi 415VAC, 50/60Hz veya DC anma gerilimi 220V olan sistemlerde, şebeke ve yedek kaynak arasında transferin güvenli şekilde yapılması için geliştirilmiştir.
40A'den 3200A'e kadar geniş bir ürün yelpazesine sahiptir.
Konut projeleri, fabrika, hastane, banka, alış veriş ve veri merkezi gibi, enerji kesintisine izin vermeyen önemli yerlerin iletim, dağıtım sistemi ve otomasyon sistemlerinde yaygın olarak kullanılmaktadır.
Twomaster Otomatik Transfer Şalterleri aşağıdaki uluslararası standartlara uygundur:
IEC60947-1 (2001) "Alçak gerilim şalt ve kontrol cihazları, birinci bölüm: Genel Kurallar"
IEC60947-3 (2005) "Alçak gerilim şalt ve kontrol cihazları, şalter, izolatör ve kombine sigorta şalterleri vb."
IEC60947-6-1 (2005) "Alçak gerilim şalt ve kontrol cihazları çok fonksiyonlu anahtar: Otomatik Transfer Şalterleri vb."



Performans ve Karakteristik

Çift kompleks kontak / yatay hareket mekanizması / önceden var olan mikro motor enerjisi ve mikrokontrolör kontrol teknolojisi kullanılarak, temel olarak sıfır arka ulaşır.
Dahili mekanik ve elektriksel kilitleme ile daha güvenilir ve bağımsız enversör yük ayırma özelliği ile daha emniyetli.
"Sıfır konum" teknolojisi sayesinde, acil durumlarda kaynak enerjilerini keser, yangın yönetmeliği şartlarına uygundur.
Yük kesici enversör şalterin pozisyon değiştirmesi, kararlı bir motor ve sürücü ile sağlandığından, kolay, sessiz ve sarsıntısız şekilde sağlanır.
Tahrik motoru yalnızca transfer anında enerjiye ihtiyaç duyar, transferin olmadığı durumda akım çekmez ve enerjiye ihtiyaç duymayarak enerji tasarrufu sağlar.
Transferi güvenle yöneten enversör şalter, mekanik kilidi sayesinde ana ve yedek kaynak arasında çakışmayı önleyerek, güvenli transferi garanti eder.
ON ve OFF pozisyon indikatörü ve asma kilit takılabilme özelliği sayesinde, emniyetli şekilde güç kaynağı ve yük arasında izolasyonu sağlar.
Yüksek güvenlik, yüksek kararlılık ve iyi otomizasyon ile, 8000'den fazla operasyon yapar.
Mekatronik tasarım, hassas dönüşüm, esnek, pürüzsüz, uluslararası gelişmiş mantık kontrol teknolojisi kullanılarak, güçlü parazit önleme özelliği sağlar.
Ana kaynak ON-OFF ve Yedek Kaynak ON-OFF göstergesi, 3 kalıcı pozisyon (I-O-II).
Montaj kolaylığı; otomatik transfer modülü, motor çift besleme ve köprüleme baraları üzerinde.
Üç çalışma fonksiyonu: acil durum için elle kumanda, otomatik transfer, otomatik durumda iken Acil durum OFF seçeneği ve otomatik çalışma.





Özellikler

3 ve 4 kutuplu 1-0-2 otomatik transfer şalteri
Üç fazdan gerilim ve frekans kontrolü ile otomatik transfer özelliği
Opsiyonel LCD Ekran
Ledli ve mekanik konum göstergesi
Ledli kaynak uygun göstergesi
Entegre motor çift besleme ünitesi, geniş çalışma aralığı
Jeneratör Start/Stop özelliği
Yangın Alarm girişi
Yatay baralı kontak yapısı, çift kesme özelliği
Yüksek dayanıklılık
El ile müdahale (Otomatik & Manuel)
0 pozisyonunda asma kilit ile güvenlik
Entegre yardımcı kontaklar



TWOMASTER LCD Ekran Özellikler

1.Kaynak gerilimleri ve frekans göstergesi
2.Kaynak gerilimleri ve frekans göstergesi
1.Kaynak düşük ve yüksek gerilim uyarısı
2.Kaynak düşük ve yüksek gerilim uyarısı
1.Kaynak düşük ve yüksek gerilim limit ayarı
2.Kaynak düşük ve yüksek gerilim limit ayarı
Kaynak düşük ve yüksek frekans limit ayarı
1.Kaynak’a transfer öncesi bekleme süre ayarı
2.Kaynak’a transfer öncesi bekleme süre ayarı
Jeneratör start bekleme süre ayarı
Jeneratör stop bekleme süre ayarı
Öncelikli kaynak seçimi
Otomatik / manuel çalışma fonksiyon seçimi ve tuş takımı ile manuel kumanda

Standartlara uygunluk
IEC 60947-6-1 (2005)
IEC 60947-3 (2005)
IEC 60947-1 (2001)



Belgelendirme ve Sertifikalar
ECM, ENTE CERTIFICAZIONE MACCHINE S.R.L. ITALY









Teknik Bilgiler

Özellik	Değer
Anma Akımı In(A) (400VAC)	800 A
Termik Dayanım Anma Akımı Ith(A) 40°C	800 A
Nominal İzolasyon Gerilimi Ui	500 V
Nominal Darbe Dayanım Gerilimi Uimp	12 kV
Anma Çalışma Akımı Ie (AC31B)	800 A
Anma Çalışma Akımı Ie (AC32B)	600 A
Anma Çalışma Akımı Ie (AC33B)	400 A
Anma Gerilimi Ue	400 VAC
Kısa Süreli Anma Dayanma Akımı Icw 0,1s	90 kA
Kısa Süreli Anma Dayanma Akımı Icw 1s	40 kA
Nominal Kısa Devre Kapama Kapasitesi Icm	55 kA
Kontrol Gerilimi	230 V
Kutuplar	4
Çalışma Mesafesi	60 mm
Çalışma Modu	Otomatik / Manuel
Montaj Tipi	Taban montaj
Bara Kesiti	60 mm
Transfer Süresi I-0-I	1,2 s
Transfer Süresi I-0 veya 0-II	0,8 s
Güç Kaybı (Kontrol modülü)	≤ 10 W
Gerilim Ölçüm Aralığı (Kontrol modülü)	40–300 V
Frekans	50Hz (±%20)

Ölçüler

Özellik	Değer
Ürün Net Genişliği	635 mm
Ürün Net Yüksekliği	340 mm
Ürün Net Derinlik	321 mm
Ürün Net Ağırlık	32 kg

Standartlar ve Sertifikalar

• IEC60947-1 (2001)
• IEC60947-3 (2005)
• IEC60947-6-1 (2005)

Çalışma Şartları

Koşul	Değer
Ortam Sıcaklığı	-5°C ~ +40°C
Yükseklik	2000 m
Nem	%50 (+40°C), Maks. %90
Depolama Sıcaklığı	-25°C ~ +55°C
Depolama Nem	Maks. %95 (+25°C)

Menşei: CN
CE: CE sembolü görselde bulunmaktadır
İthalatçı: Ossa Elektrik ve Elektronik A.Ş. İvedik OSB Melih Gökçek Bulvarı Eminel İş Merkezi No:18/38 Yenimahalle / ANKARA / TÜRKİYE
