| Genel ve Ölçüm Özellikleri General & Measuring Features |
| Seri Series |

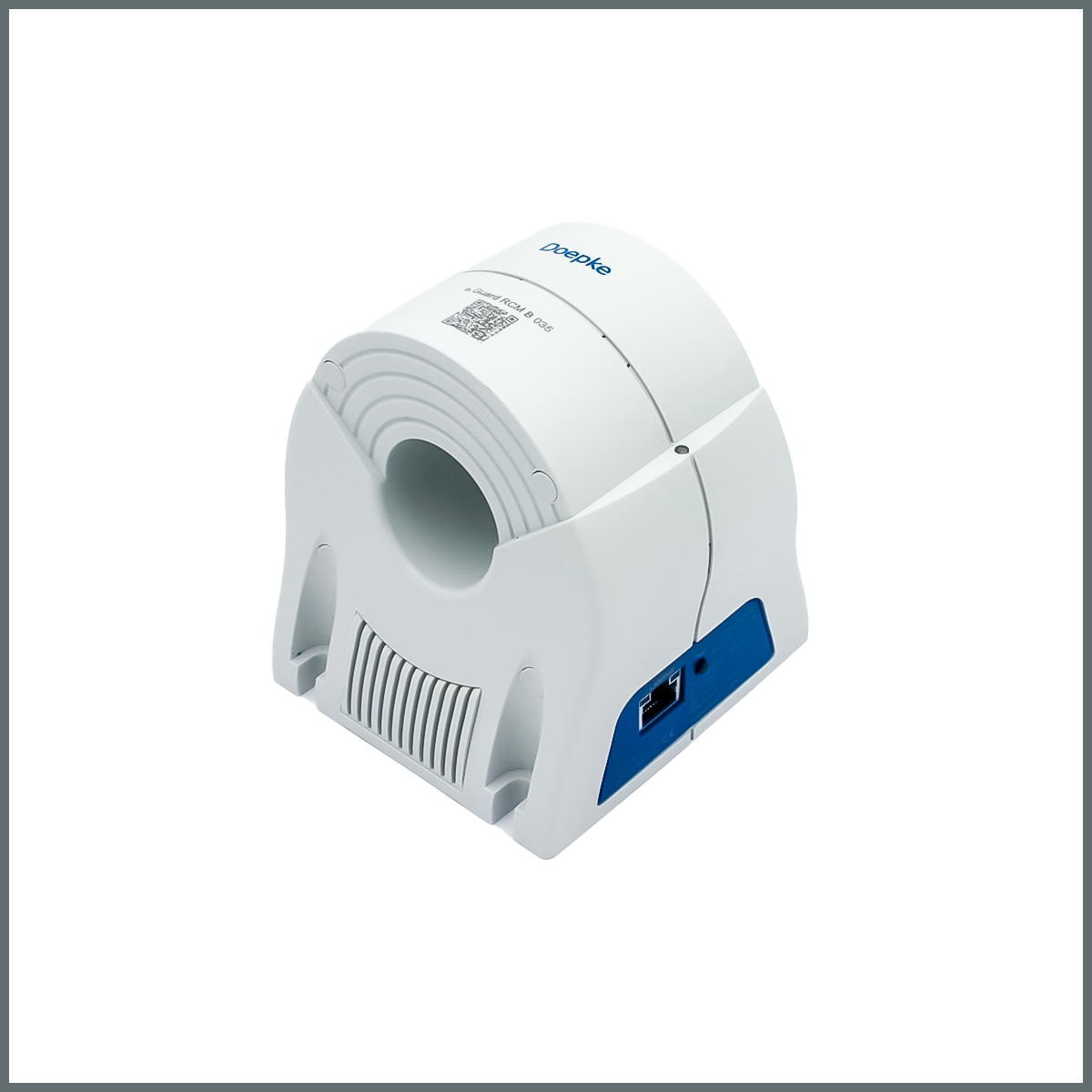

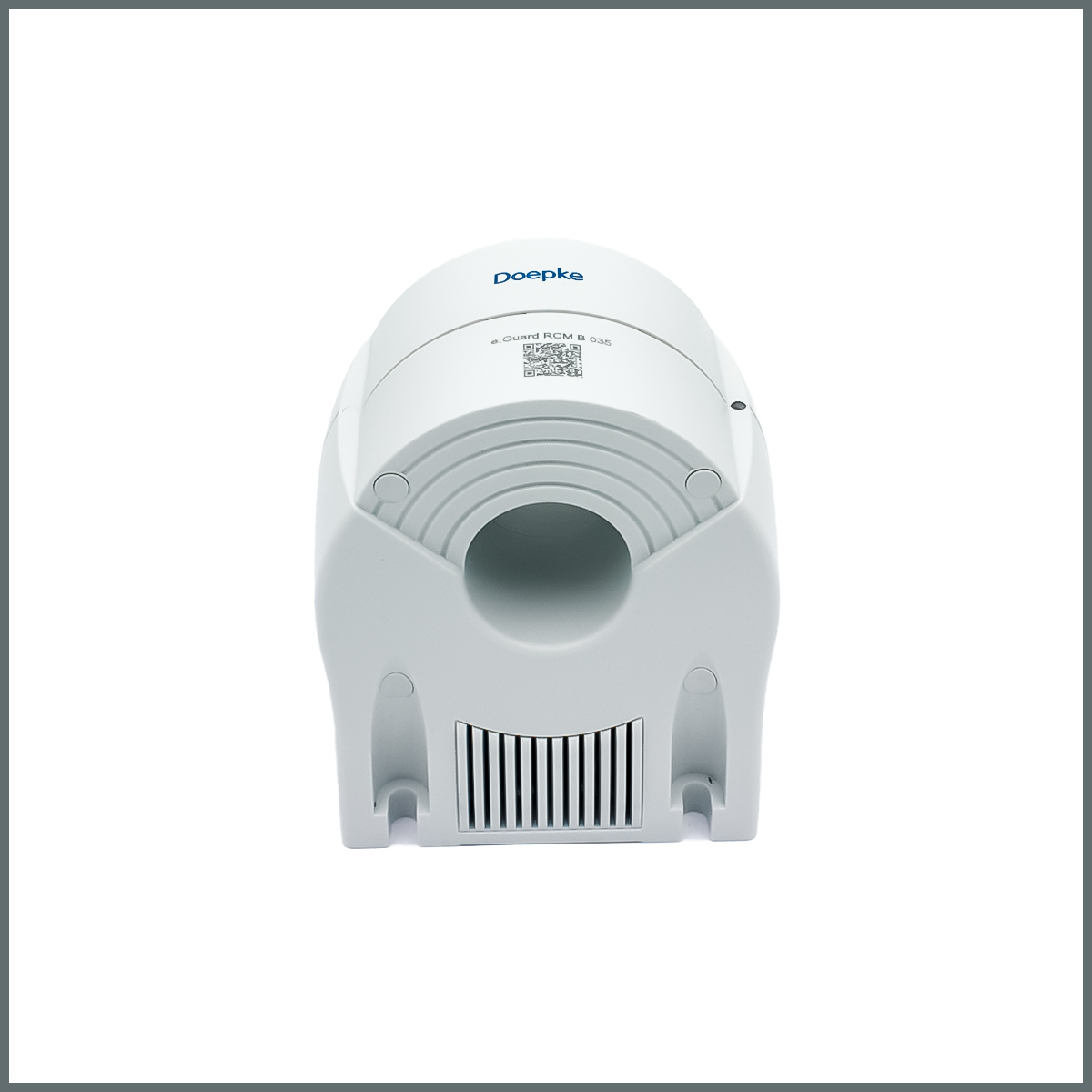

e.Guard RCM B 035 (Eski adı: DCTR B-X Hz 035 PoE) |
| Çalışma Modu Operating mode RCM |
Bağımsız (Standalone) |
| Kaçak Akım Tipi Residual operating current characteristics |
B (Tüm akımlara duyarlı / AC/DC sensitive) |
| İzlenen Frekans Aralığı Frequency range response residual current |
0 Hz ... 100 kHz |
| İç Çap (Toroid Açıklığı) Inside diameter |
35 mm |
| Anma Kaçak Çalışma Akımı (IΔn) Rated residual operating current IΔn |
300mA |
| Tepkisiz Anma Kaçak Akımı (IΔn0) Rated non-responsive residual current IΔn0 |
150mA |
| Maks. Ayarlanabilir Kaçak Akım (AC) max. adjustable residual operating current IΔadj AC |
30 A |
| Maks. Ayarlanabilir Kaçak Akım (DC) max. adjustable residual operating current IΔadj DC |
3 A |
| Seçici Frekans Aralığı Sayısı Number of selective frequency ranges |
8 |
| Ölçüm Doğruluğu Measurement accuracy |
AC/DC: ± %5 (Ölçüm aralığı son değerinden) |
| İzlenen Devre Parametreleri Monitored Circuit |
| İzlenen Devre Anma Gerilimi (AC) Rated voltage Uem of circuit monitored AC |
0 V ... 690 V |
| İzlenen Devre Anma Gerilimi (DC) Rated voltage Uem of circuit monitored DC |
0 V ... 1000 V |
| İzlenen Devre Frekansı Rated frequency of circuit monitored |
0 Hz ... 400 Hz |
| Termal Anma Sürekli Akımı (Icth) Thermal rated continuous withstand current Icth |
100 A |
| Termal Anma Kısa Süreli Dayanım Akımı (Ith) Thermal rated short-time withstand current Ith |
2 kA (1 s) |
| Primer Taraf Anma Akımı (In) Rated current In (transformer, primary side) |
200 A |
| Anma Darbe Dayanım Gerilimi Rated impulse withstand voltage |
8 kV |
| Anma Yalıtım Gerilimi Rated insulation voltage |
1000 V |
| Haberleşme ve Besleme Communication & Power Supply |
| Haberleşme Protokolü Protocols |
Modbus TCP |
| Ağ Bağlantısı / Hız Ethernet rate |
10BASE-T, 100BASE-TX (RJ45 Dişi, maks. 100 m) |
| Çalışma Gerilimi (DC) Operating voltage (DC) |
24 V DC (21.6 V ... 26.4 V) |
| PoE Standardı PoE variant |
IEEE 802.3af (PoE) |
| İç Güç Tüketimi Internal consumption |
Maks. 3.5 W |
| Durum Göstergesi Display (status output) |
LED (Yeşil, Turuncu, Kırmızı) |
| Alarm Röle Çıkışları Alarm Outputs |
| Röle Çıkış Sayısı ve Tipi Specification / Number |
2 Adet Röle (1 CO / Enversör kontak) |
| Röle Kontak Gerilimi Rated voltage (AC / DC) |
30 V AC / 30 V DC |
| Röle Kontak Akımı Rated current (AC / DC) |
1 A AC / 1 A DC |
| Tepki Gecikmesi Response delay relay |
0.0 s (Varsayılan) - 0.5 s adımlarla 5.0 s'ye kadar ayarlanabilir |
| Genel Veriler ve Boyutlar General Data & Dimensions |
| Montaj Tipi Installation type |
Duvar Montajı / Sabit zemin montaj braketleri ile |
| Çalışma Pozisyonu Operating position |
İsteğe bağlı Optional |
| Gövde Malzemesi Housing material |
Polikarbonat (PC) |
| Koruma Sınıfı Protection class |
IP20 |
| Ortam Sıcaklığı Ambient temperature |
-25 °C ... 55 °C |
| Depolama Sıcaklığı Storage temperature |
-40 °C ... 60 °C |
| Boyutlar (G x Y x D) Dimensions (W x H x D) |
99 mm x 113 mm x 104 mm (Montaj derinliği: 113 mm) |
| Ağırlık Weight |
1.016 kg |
| Standartlar Standards |
DIN VDE 0664-400, DIN EN IEC 62020-1, IEEE Std 802.3af, DIN EN IEC 61000-6-4 |
