| Genel ve Giriş Özellikleri General & Input Specifications |
| Model / Ürün Kodu Model / Ordering Code |

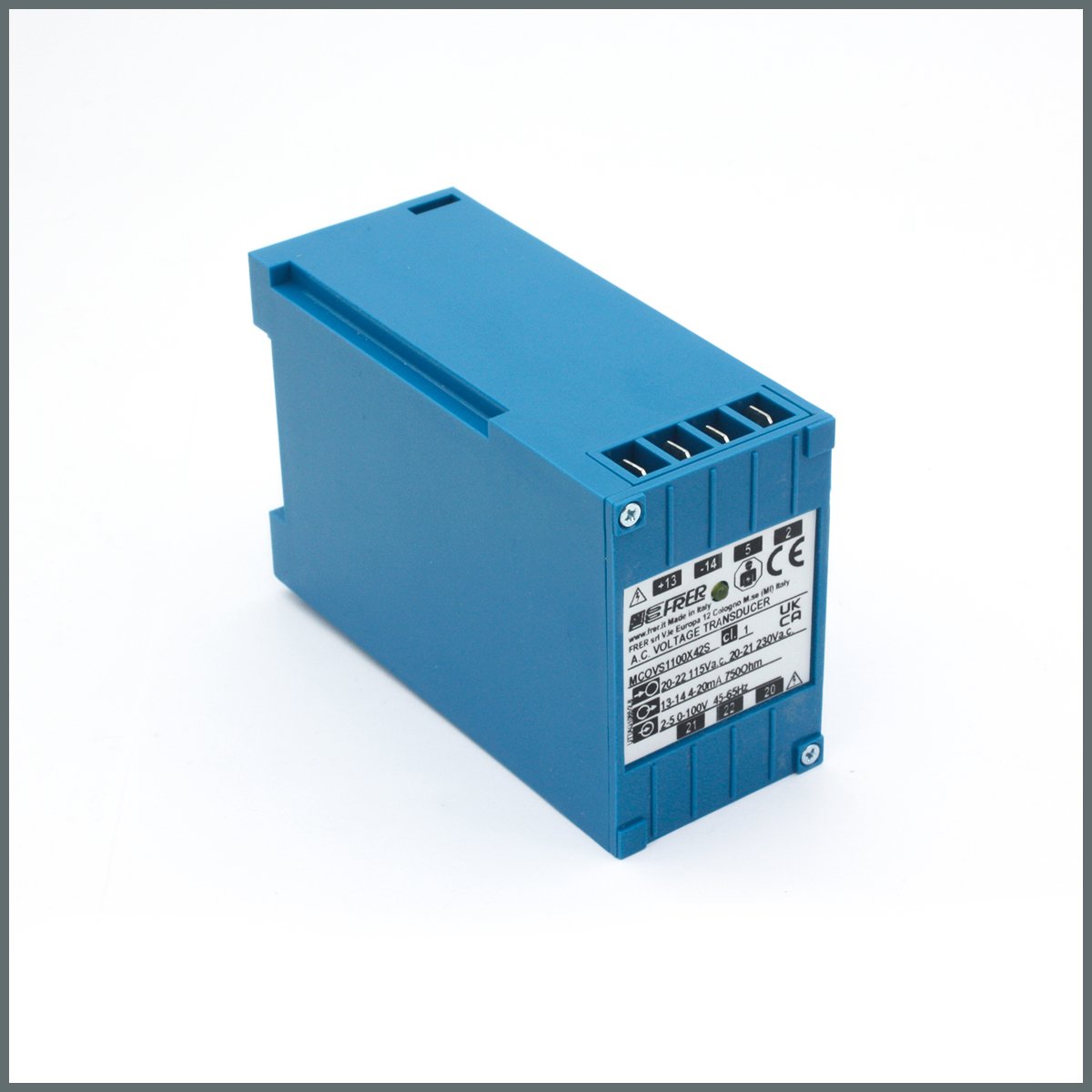

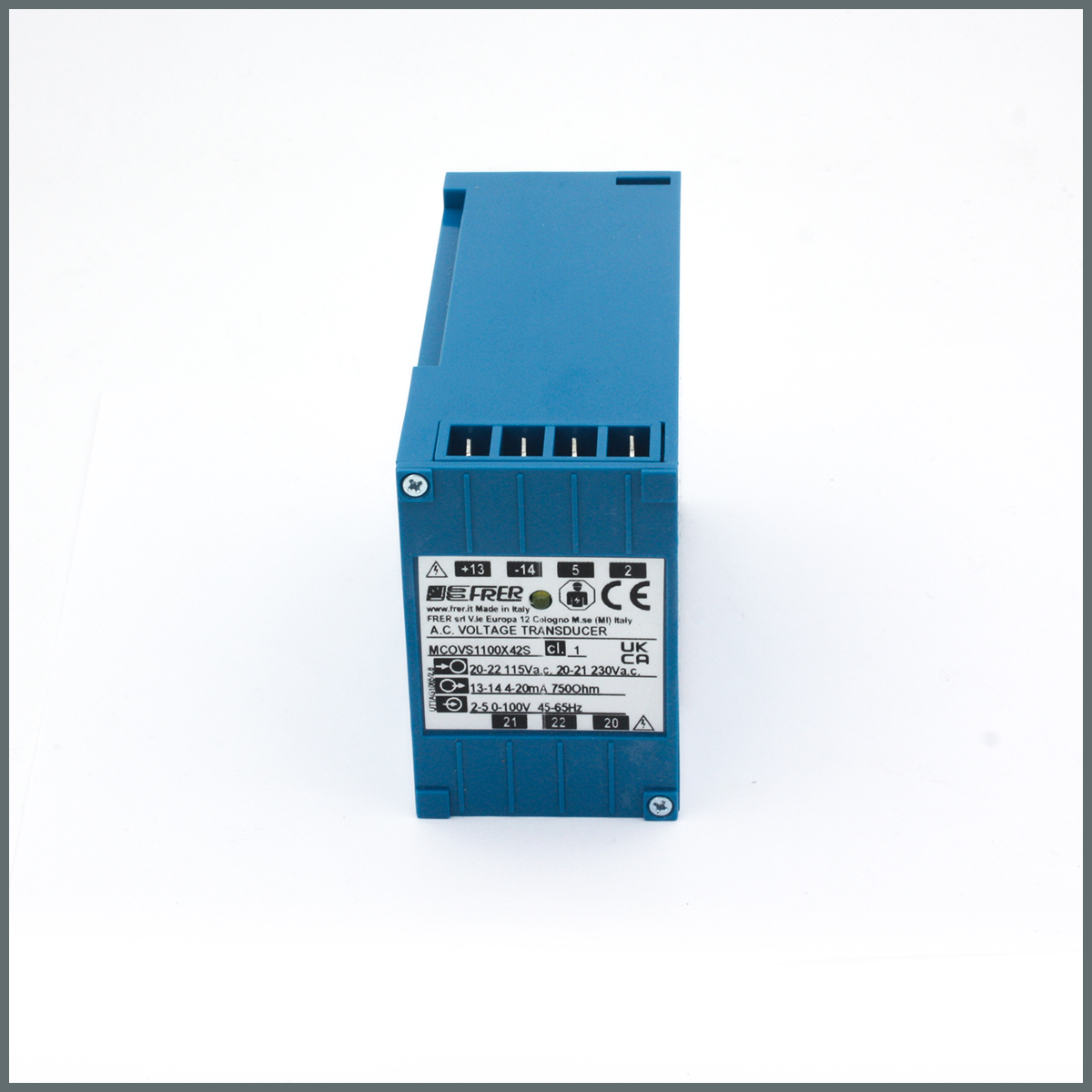

MCOVS1100X42S (Eski Kod / Old Code: MCOEVO) |
| Tip Açıklaması Type description |
1 Giriş / 1 Çıkış AC Gerilim Dönüştürücü 1 Input / 1 Output AC Voltage Transducer |
| Doğruluk Sınıfı Accuracy class |
0,5 (İsteğe bağlı 0,2 opsiyonu) |
| Nominal Giriş Aralığı (Un) Input range (Un) |
0 ... 100 V AC |
| Çalışma Giriş Aralığı Operating input range |
0 ... %120 Un |
| Referans Frekans Reference frequency |
50 – 60 Hz |
| Gerilim Girişi Güç Tüketimi Voltage circuit consumption |
< 0,5 VA |
| Sürekli Aşırı Yük Kapasitesi Continuous overload |
1,2 Un |
| Kısa Süreli Aşırı Yük Kapasitesi Short-time overload |
2 Un (300 ms boyunca) |
| Çıkış ve Performans Özellikleri Output & Performance |
| Çıkış Tipi ve Aralığı Output type & range |
Analog Akım: 4 ... 20 mA |
| Maksimum Yük Direnci Maximum load resistance |
≤ 750 Ω |
| Tepki Süresi Response time |
< 200 ms |
| Kalıntı Dalgalanma (Ripple) Residual ripple |
< %1 p.p. |
| Galvanik İzolasyon Galvanic insulation |
Besleme / Giriş / Çıkış arasında tam bağımsız izolasyon p.supply / in / out |
| Yardımcı Besleme Devresi Auxiliary Supply |
| Yardımcı Besleme Gerilimi (Aux) Aux. supply voltage |
115 / 230 V AC (±%10, 47 – 63 Hz) |
| Besleme Devresi Güç Tüketimi Aux. supply consumption |
4 VA |
| Bağlantı Şeması Referansı Wiring diagram reference |
SC. 1010B |
| Mekanik ve Ortam Özellikleri Mechanical & Environmental Data |
| Montaj Şekli Mounting type |

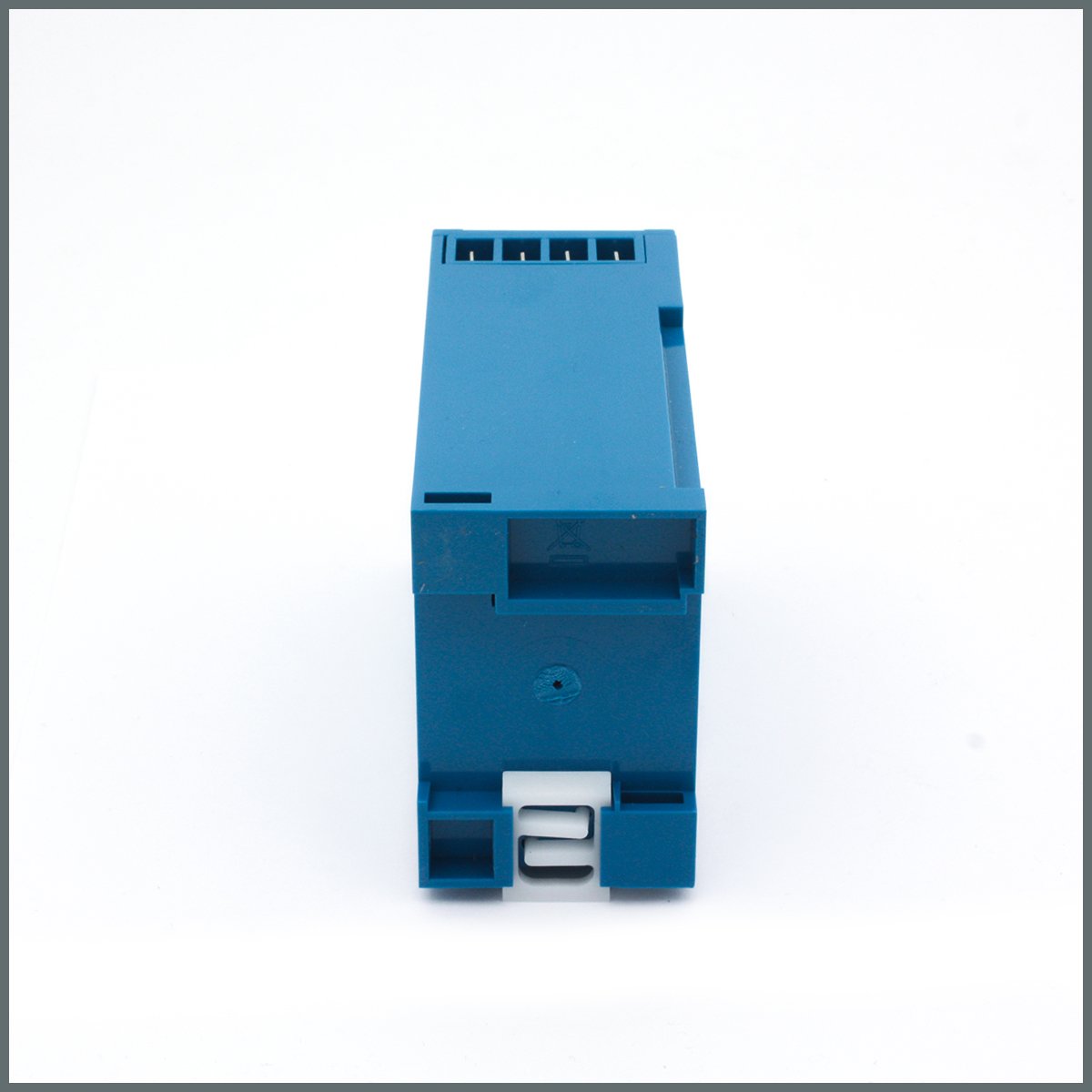

35 mm DIN Ray Montajı (DIN EN 50022) / Vida sabitleme opsiyonlu (9SBMPDC) |
| Gövde Malzemesi Housing material |
Kendi kendine sönen termoplastik / UL 94-V0 self extinguishing thermoplastic |
| Boyutlar (G x Y x D) Dimensions (W x H x D) |
45 mm x 110 mm x 70 mm (A: 45 mm, B: 32 mm) |
| Ağırlık Weight |
0,15 kg |
| Klemens Tipi Connection terminals |
Faston 6,3 x 0,8 mm / Vidalı klemens bağlantısı |
| Çalışma Sıcaklığı Operating temperature |
-10 °C ... 0 °C ... +45 °C ... +50 °C |
| Depolama Sıcaklığı Storage temperature |
-30 °C ... +70 °C |
| Aşırı Gerilim Kategorisi Overvoltage category |
CAT III 300 V, CAT II 600 V (P.D. 2) |
| Uluslararası Standart According to standards |
EN 60688 |
