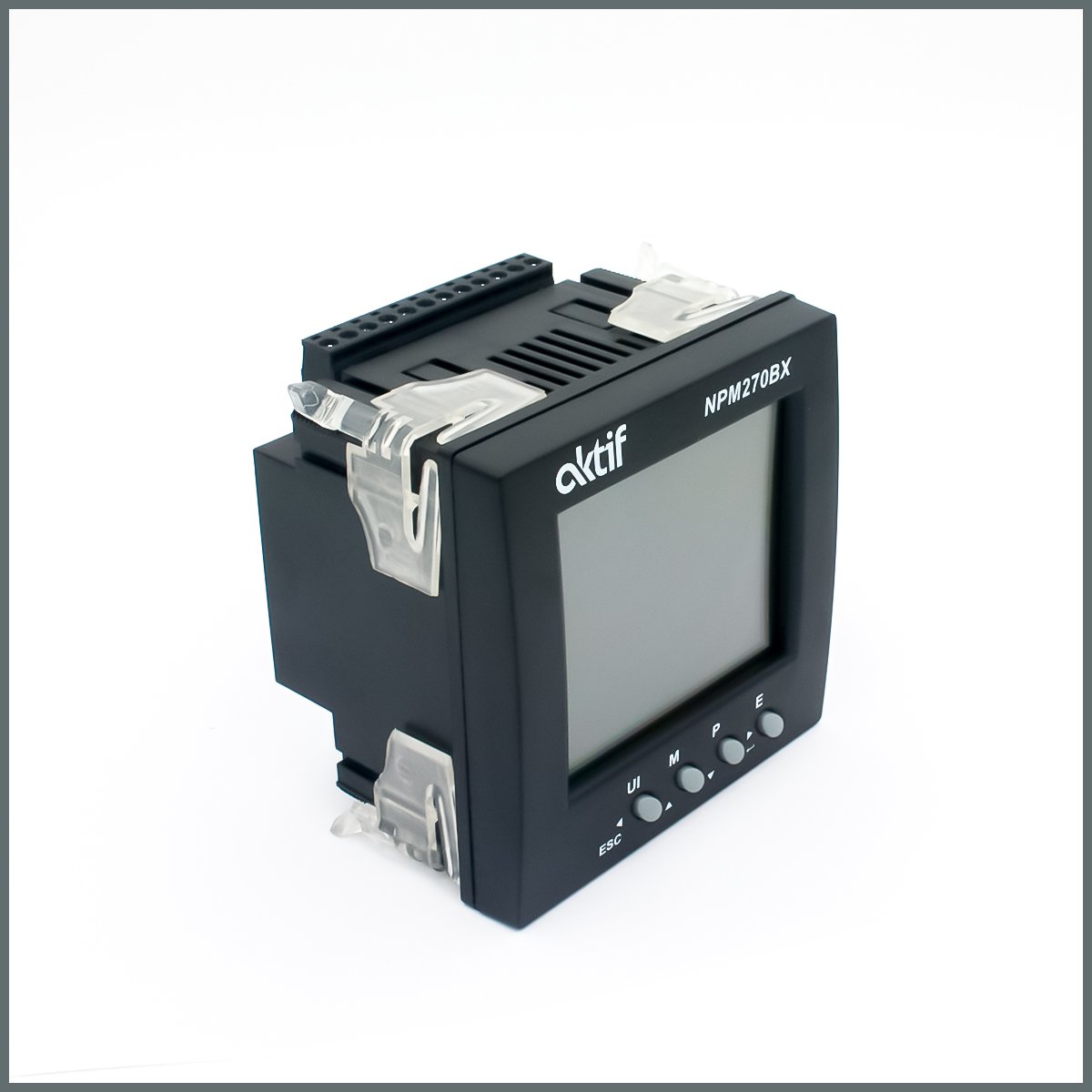

Aktif NPM270BX Enerji Analizörü



NPM270BX Özellikleri

Endüstriyel tesisler, enerji yönetimi sistemleri ve elektrik panoları için özel olarak tasarlanmış Aktif NPM270BX enerji analizörü, gelişmiş ölçüm ve analiz yetenekleriyle dikkat çeker. Bu pano tipi enerji analizörü; güç kalitesi izleme, harmonik analizi, gerilim ve akım ölçümü gibi birçok kritik elektriksel veriyi yüksek hassasiyetle sunar. Bu sayede elektrik sistemlerinizin performansını artırabilir, enerji verimliliği sağlayabilir ve enerji tüketiminizi detaylı şekilde izleyebilirsiniz.

Bu analizör, RS-485 Modbus-RTU haberleşme protokolü ile Endüstri 4.0 çözümleriyle uyumlu olup uzaktan izleme ve otomasyon sistemlerine kolayca entegre edilebilir. Ayrıca 96x96 mm’lik pano tipi kompakt yapısı sayesinde panolara pratik bir şekilde monte edilir ve kurulum kolaylığı sağlar

Öne Çıkan Teknik Özellikler

• Enerji ölçümü: Aktif, reaktif ve görünür enerji takibi
• Harmonik analizi: Gerilim ve akım harmonik bileşenlerinin 63. harmoniğe kadar izlenmesi
• Gerilim ve akım ölçümü: Yüksek doğrulukta (Cl.1) 3 fazlı ölçüm
• RS-485 Modbus RTU haberleşme ile uzaktan veri erişimi
• Endüstri 4.0 uyumlu, dijitalleşen sistemlere entegrasyon
• Giriş değerleri: 5A sekonder akım girişi, 3x57/100 – 277/480 Vac gerilim aralığı

Enerji tüketimini optimize etmek, sistem performansını izlemek ve elektriksel arızaları önceden tespit etmek için Aktif NPM270BX enerji analizörü en doğru tercihlerden biridir.

Pano tipi Enerji Analizörü Kullanım Alanları


• Fabrika ve OSB panolarında
• Ticarî binalarda (AVM, rezidans)
• Enerji yönetim sistemlerinde
• Güç kalitesi analizinde (harmonik izleme)

Enerji Analizörü Nedir?

Bir enerji analizörü, elektriksel değerlerin sürekli ölçülmesi ve izlenmesi için kullanılan bir cihazdır. Bu cihaz sayesinde güç kalitesi, enerji verimliliği ve birim maliyet gibi analizler yapılabilir. Enerji analizörleri; akım, gerilim, frekans, güç faktörü, aktif/reactive güç ve tüketilen enerji gibi parametreleri gerçek zamanlı olarak ölçer. Ölçülen veriler cihazın ekranında görüntülenebildiği gibi, haberleşme arayüzleri sayesinde SCADA veya enerji yönetim sistemlerine de aktarılabilir.

Pano Tipi Enerji Analizörü Nedir?

Enerji analizörleri montaj şekline göre ray tipi (DIN raya takılan) ve pano tipi (panonun ön yüzüne monte edilen) olarak sınıflandırılabilir. Pano tipi enerji analizörleri, elektrik panolarının ön yüzüne entegre edilerek tesisatın enerji tüketimine ilişkin detaylı verileri ölçen ve gösteren cihazlardır. Genellikle 96x96 mm standart boyutlarında tasarlanan bu cihazlar, üzerlerindeki dijital ekranlar ile anlık ölçümleri sunar. Mevcut dağıtım panolarına kolaylıkla entegre edilebilen pano tipi analizörler sayesinde, sistemlerin enerji performansı doğrudan panonun üzerinden takip edilebilir. (Paragraph)


RS-485 Enerji Analizörü Nedir?

RS-485 enerji analizörü, RS-485 seri haberleşme arayüzünü kullanan enerji analizörlerini ifade eder. Birçok modern enerji analizörü, verileri uzaktan iletmek için RS-485 portu üzerinden Modbus-RTU gibi protokolleri destekler. Bu sayede analizörün ölçtüğü akım, gerilim, güç ve enerji değerleri, SCADA veya enerji izleme yazılımlarına aktarılabilir ve gerçek zamanlı olarak izlenebiliraktif.net. RS-485 arayüzü, özellikle endüstriyel ortamlarda, birden fazla cihazın uzun mesafelerde güvenilir şekilde haberleşmesine imkan tanıyan dayanıklı bir iletişim standardıdır. (Paragraph)


63. Harmonik Ölçen Analizör Nedir?

Ana şebeke frekansının tam sayı katları olan harmonik bileşenler, elektrik tesislerinde istenmeyen distorsiyonlara yol açabilir. 63. harmonik ölçen analizör, akım ve gerilim dalgalarındaki bozulmaları 63. harmonik bileşene kadar tespit edebilen cihaz anlamına gelir. Tipik enerji analizörleri toplam harmonik bozulma değerini (THD) verirken, gelişmiş modeller her bir harmonik mertebesinin genliğini (bireysel harmonik distorsiyon değeri) ayrı ayrı gösterebilir. Aktif NPM270BX gibi gelişmiş bir harmonik ölçüm cihazı, 63. harmonik seviyesine kadar hem gerilim hem de akım harmoniklerini analiz ederek güç kalitesi sorunlarını ayrıntılı biçimde incelemeye imkan tanır.

Modbus-RTU Enerji Analizörü Nedir?

Modbus-RTU enerji analizörü, ölçüm verilerini Modbus-RTU protokolü aracılığıyla iletebilen enerji analizörlerine verilen isimdir. Modbus-RTU, RS-485 hattı üzerinde çalışan ve endüstride yaygın kullanılan bir seri iletişim protokolüdür; farklı cihazların marka bağımsız ortak bir dil ile haberleşmesini sağlar. Bu protokolü destekleyen enerji analizörleri, çeşitli üreticilerin SCADA veya enerji yönetim sistemlerine kolayca bağlanabilir. Bu nedenle, bu tip cihazlar piyasada zaman zaman “Modbus enerji ölçer” olarak da anılmaktadır. Örneğin, Aktif NPM270BX analizör RS-485 hattı üzerinden Modbus-RTU desteği sayesinde gerçek zamanlı ölçüm verilerini merkezi izleme sistemlerine iletebilir.
