Aktif NPM 290-5G Enerji Analizörü

NPM290‑5G Özellikleri

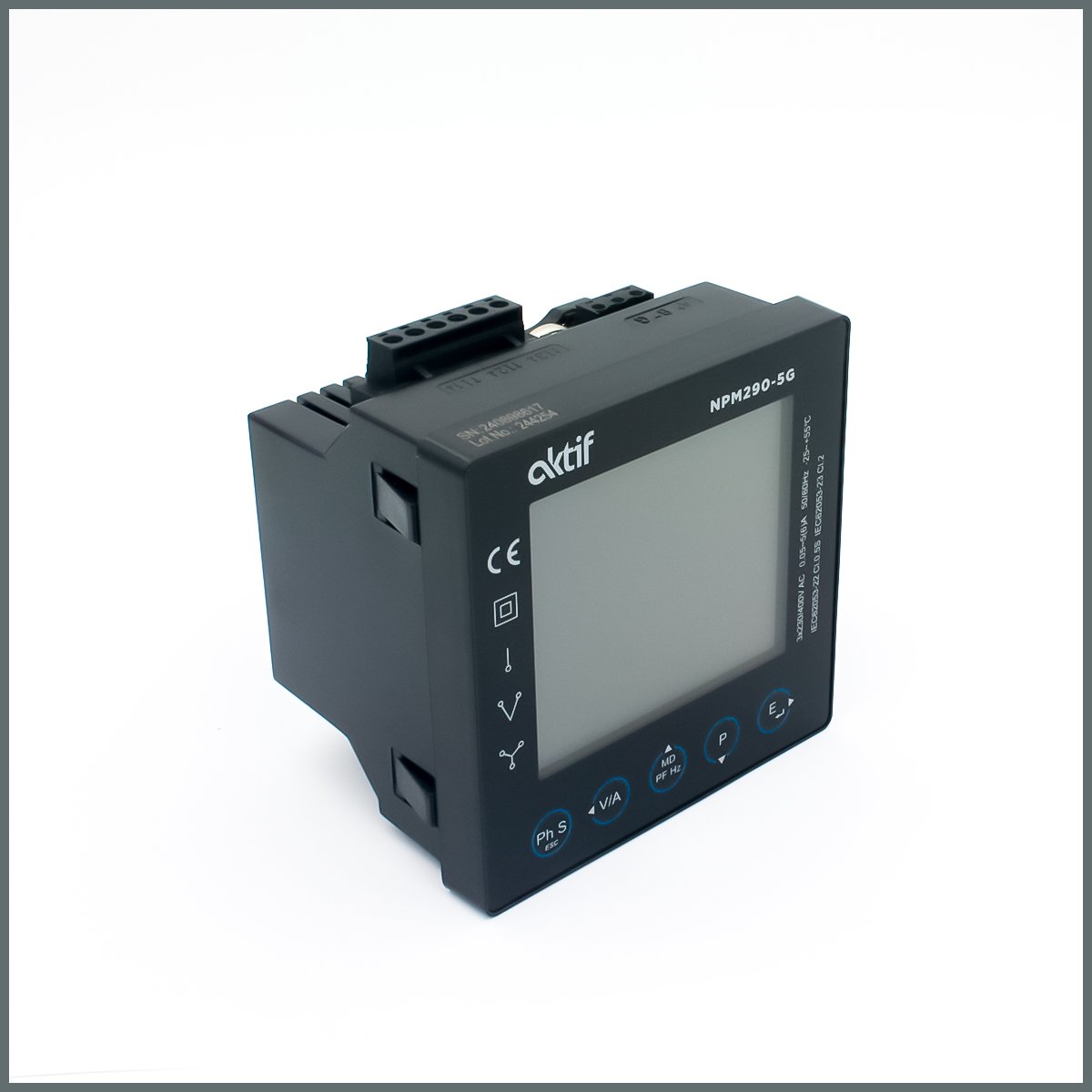

Aktif NPM290‑5G enerji analizörleri, RS‑485 Modbus‑RTU haberleşmeli, 4DI/2DO dijital giriş/çıkışlı bir pano tipi enerji analizörüdür. Yüksek doğrulukta aktif, reaktif ve görünür enerji ölçümü yapar; güç faktörü, frekans, harmonik ölçüm cihazı olarak da görev alır. Kompakt 96×96 mm tasarımıyla panolara kolay montaj sağlar.

Öne Çıkan Teknik Özellikler

• Gerilim/akım aralığı: 100‑480 Vac L‑L,100-276Vac L-N, 5 A
• Frekans: 50‑60 Hz
• Hassasiyet: Cl. 0,5
• Harmonik analiz: THD ve IHD, 63. harmonik bileşene kadar
• Dijital I/O: 4DI / 2DO
• Modbus RTU haberleşme
• Pano tipi 96×96 mm form faktör
• Endüstri 4.0 uyumlu, PLC ve otomasyon sistemleriyle tam entegrasyon

Pano tipi Enerji Analizörü Kullanım Alanları

• Fabrika ve OSB panolarında
• Ticarî binalarda (AVM, rezidans)
• Enerji yönetim sistemlerinde
• Güç kalitesi analizinde (harmonik izleme)

Enerji analizörü nedir?

Enerji analizörü, elektrik sistemlerindeki gerilim, akım, güç, frekans ve harmonikleri gerçek zamanlı ölçerek sistem performansını izlemeye yarar. NPM290‑5G, harmonik ölçüm cihazı olarak 63. harmonik bileşen seviyesine kadar THD ölçümleri yapar, enerji verimliliğini artırır.

Pano Tipi Enerji Analizörü Nedir?

Enerji analizörleri montaj şekline göre ray tipi (DIN raya takılan) ve pano tipi (panonun ön yüzüne monte edilen) olarak sınıflandırılabilir. Pano tipi enerji analizörleri, elektrik panolarının ön yüzüne entegre edilerek tesisatın enerji tüketimine ilişkin detaylı verileri ölçen ve gösteren cihazlardır. Genellikle 96x96 mm standart boyutlarında tasarlanan bu cihazlar, üzerlerindeki dijital ekranlar ile anlık ölçümleri sunar. Mevcut dağıtım panolarına kolaylıkla entegre edilebilen pano tipi analizörler sayesinde, sistemlerin enerji performansı doğrudan panonun üzerinden takip edilebilir.

RS-485 Enerji Analizörü Nedir?

RS-485 enerji analizörü, RS-485 seri haberleşme arayüzünü kullanan enerji analizörlerini ifade eder. Birçok modern enerji analizörü, verileri uzaktan iletmek için RS-485 portu üzerinden Modbus-RTU gibi protokolleri destekler. Bu sayede analizörün ölçtüğü akım, gerilim, güç ve enerji değerleri, SCADA veya enerji izleme yazılımlarına aktarılabilir ve gerçek zamanlı olarak izlenebilir. RS-485 arayüzü, özellikle endüstriyel ortamlarda, birden fazla cihazın uzun mesafelerde güvenilir şekilde haberleşmesine imkan tanıyan dayanıklı bir iletişim standardıdır.


63. Harmonik Ölçen Analizör Nedir?

Ana şebeke frekansının tam sayı katları olan harmonik bileşenler, elektrik tesislerinde istenmeyen distorsiyonlara yol açabilir. 63. harmonik ölçen analizör, akım ve gerilim dalgalarındaki bozulmaları 63. harmonik bileşene kadar tespit edebilen cihaz anlamına gelir. Tipik enerji analizörleri toplam harmonik bozulma değerini (THD) verirken, gelişmiş modeller her bir harmonik mertebesinin genliğini (bireysel harmonik distorsiyon değeri) ayrı ayrı gösterebilir. Aktif NPM270BX gibi gelişmiş bir harmonik ölçüm cihazı, 63. harmonik seviyesine kadar hem gerilim hem de akım harmoniklerini analiz ederek güç kalitesi sorunlarını ayrıntılı biçimde incelemeye imkan tanır.

Modbus-RTU Haberleşme Protokolü

Modbus RTU enerji ölçer özellikli NPM290‑5G, SCADA ve otomasyon sistemleriyle gerçek zamanlı uzaktan entegrasyon sağlar. 4 dijital giriş ve 2 dijital çıkışı sayesinde uzaktan kontrol ve alarm sistemlerine de kullanılabilir.


Komple Enerji Yönetimi

NPM290‑5G, hem ticari hem de endüstriyel ortamlarda Modbus özellikli enerji ölçer, enerji analizörü nedir sorusuna yanıt verir. Gerçek zamanlı ölçüm, enerji tüketimi optimizasyonu, uzaktan kontrol—tüm bunlar bu cihazda toplanmıştır. Ayrıca, Modbus-RTU haberleşme özelliği ile enerji analizörü olarak otomasyon sistemlerine kolay entegrasyon sağlar.

Ürün Kataloğunu indir:
https://aktif.net/wp-content/uploads/2025/07/NPM-290-Serisi-Panel-Tip-Enerji-Analizorleri.pdf
