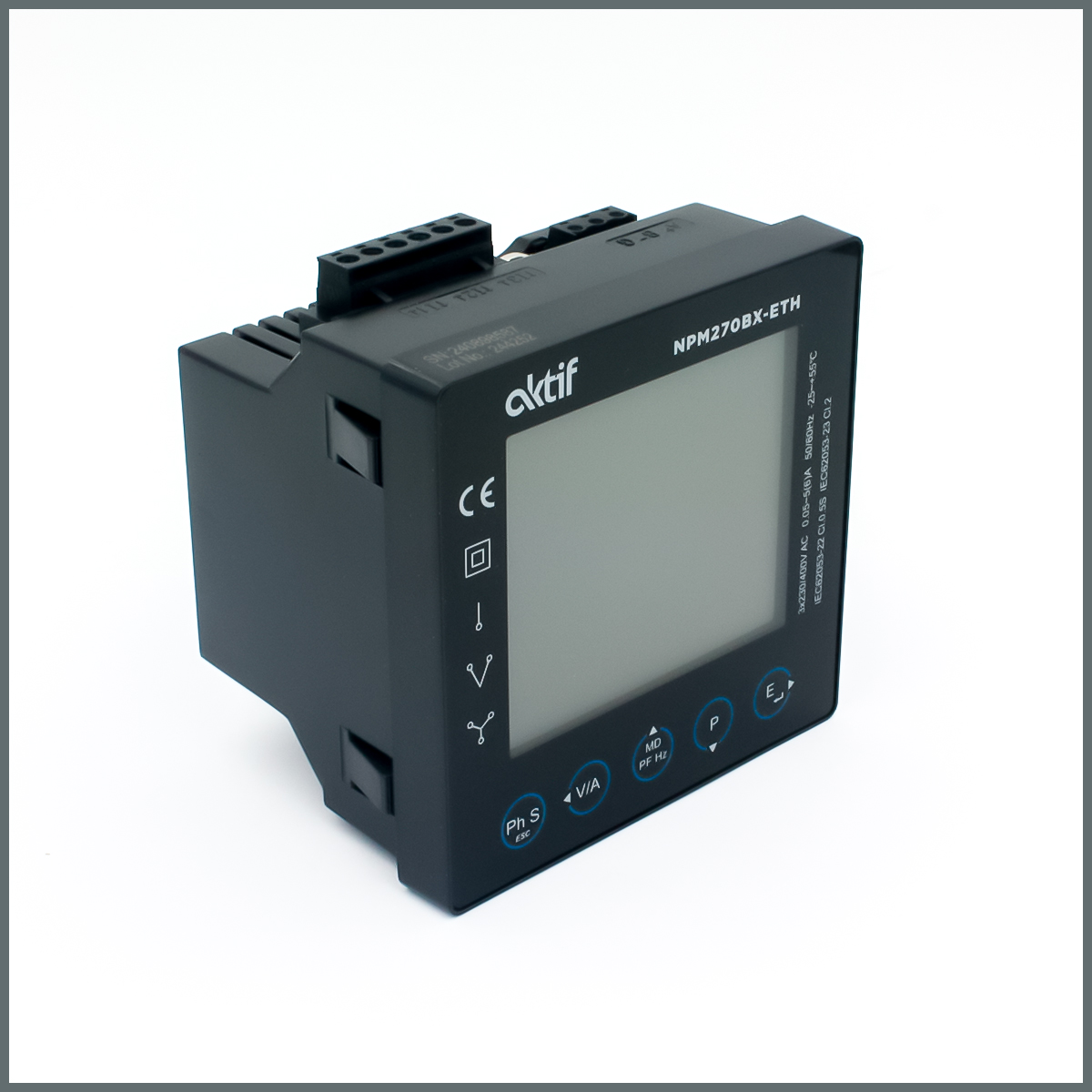

Aktif NPM270BX-ETH Enerji Analizörü – Pano Tipi, Ethernet & RS485

Aktif NPM270BX-ETH Özellikleri

Aktif NPM270BX-ETH pano tipi enerji analizörü; endüstriyel tesisler, enerji yönetim sistemleri ve elektrik panolarında kullanılmak üzere tasarlanmış gelişmiş bir ölçüm ve izleme cihazıdır. Yüksek hassasiyetli ölçümleri sayesinde gerilim, akım, güç faktörü, aktif/reaktif/görünür güç gibi kritik elektriksel parametreleri Class 1 doğruluk ile sunar. Cihaz, aynı zamanda bir harmonik ölçüm cihazı olarak şebeke güç kalitesini de izler; gerilim ve akım harmonik analizini ayrıntılı biçimde gerçekleştirerek 63. harmonik bileşene kadar ölçüm yapabilir. Bu sayede elektrik sistemlerinizin verimliliğini artırabilir, enerji tüketimini detaylı şekilde izleyerek optimize edebilir ve olası güç kalitesi sorunlarını önceden tespit edebilirsiniz.

NPM270BX-ETH, entegre Ethernet ve RS485 Modbus-RTU haberleşme protokolleri ile Endüstri 4.0 çözümleriyle uyumlu çalışır. Bu özellikleri sayesinde uzaktan enerji izleme ve otomasyon sistemlerine kolaylıkla bağlanabilir. 96x96 mm standart pano tipi kompakt yapısı, sahada hızlı ve kolay kurulum imkânı tanır. Cihazın Ethernet portu üzerinden sağladığı TCP/IP iletişim ve bazı modellerde bulunan dahili web sunucusu, herhangi bir ek yazılıma gerek kalmadan web tarayıcısı ile gerçek zamanlı verilere erişim olanağı sağlaraktif.net. Böylece Modbus enerji ölçer işlevi gören bu analizörden elde edilen veriler, SCADA veya enerji yönetim sistemlerine anlık olarak aktarılabilir ve uzaktan izlenebilir.

Öne Çıkan Teknik Özellikler

• Enerji ölçümü: Aktif, reaktif ve görünür enerji takibi
• Harmonik analizi: Gerilim ve akım harmonik bileşenlerinin izlenmesi (güç kalitesi analizi)
• Gerilim & akım ölçümü: Yüksek doğrulukta (Sınıf 1) üç fazlı ölçüm
• RS485 Modbus-RTU: Seri haberleşme ile uzaktan veri erişimi ve entegrasyonu
• Ethernet bağlantısı: TCP/IP üzerinden hızlı iletişim ve uzaktan izleme desteği
• Endüstri 4.0 uyumu: Dijital izleme/otomasyon sistemlerine kolay entegrasyon
• Geniş ölçüm aralığı: 5A sekonder akım girişi, 3×57/100 – 277/480 Vac gerilim aralığı
• Uyumlu frekans: 50–60 Hz çalışma frekansı

Enerji tüketimini optimize etmek, sistem performansını izlemek ve elektriksel arızaları önceden tespit etmek için Aktif NPM270BX-ETH enerji analizörü en doğru tercihlerden biridir.

Enerji Analizörü Nedir?

Enerji analizörü nedir? Kısaca, elektrik sistemlerindeki güç ve enerji parametrelerini ayrıntılı olarak ölçen ve izleyen cihazdır. Bir enerji analizörü; gerilim, akım, aktif/reaktif/görünür güç, frekans ve güç faktörü gibi temel büyüklükleri gerçek zamanlı olarak ölçer. Ayrıca gelişmiş modeller, Toplam Harmonik Bozulma (THD) analizini de içerir. Örneğin Aktif NPM serisi analizörler, 63. harmonik bileşene kadar gerilim ve akım değerlerini izleyerek kapsamlı bir güç kalitesi değerlendirmesi yapabilir. Bu veriler cihazın ekranından okunabildiği gibi, SCADA veya enerji yönetim sistemlerine de aktarılabilir. Sonuç olarak enerji analizörleri, elektriksel altyapının düzgün çalışması için gerekli verileri sağlayan ve enerji verimliliğine katkı sunan önemli ölçüm cihazlarıdır.

Pano Tipi Enerji Analizörü Nedir?

Pano tipi enerji analizörü, elektrik panolarına monte edilmek üzere tasarlanmış, genellikle 96×96 mm boyutlarında kompakt enerji analizörüdür. Pano tipi analizörler, doğrudan pano yüzeyine takılarak saha montajında yer tasarrufu ve kolaylık sağlar. Bu cihazlar, tesis içinde dağıtık ölçüm noktaları oluşturmak için idealdir ve fabrika panoları, alışveriş merkezleri, marinalar, konutlar, hastaneler gibi birçok kritik enerji tüketim noktasında tercih edilir. Hem ticari binalarda hem de endüstriyel tesislerde yaygın olarak kullanılan pano tipi enerji analizörleri, merkezi izleme sistemlerine bağlanarak her bir pano veya tesis bölümü için ayrı ayrı enerji takibi yapmaya imkân tanır. Böylece enerji yönetimi ve maliyet kontrolü için detaylı veriler elde edilir.

Class 1 RS‑485 Enerji Analizörü Ne Demektir?

Bir Class 1 RS‑485 enerji analizörü, %1 hata payı içinde ölçüm yapan (Class 1 doğruluk sınıfı) ve RS-485 haberleşme arayüzüne sahip enerji analizörü anlamına gelir. Class 1 ibaresi, cihazın IEC 61557-12 ve ilgili standartlara göre 1. sınıf yüksek ölçüm hassasiyetine sahip olduğunu gösterir. Bu yüksek doğruluk seviyesi, analizörün güvenilir ve kesin veriler sunmasını sağlar. RS-485 ise cihazın endüstriyel haberleşme kabiliyetini ifade eder; bu arayüz üzerinden Modbus-RTU protokolünü kullanarak analizör, ölçüm verilerini dijital olarak iletebilir. Class 1 hassasiyet ve RS-485 Modbus iletişimin bir arada olması, cihazın yüksek doğruluklu ölçümleri uzaktan izleme sistemlerine sorunsuzca entegre edebilmesini mümkün kılar. Sonuç olarak, Class 1 RS-485 destekli bir enerji analizörü, hem ölçüm kalitesi hem de iletişim yeteneği açısından üstün bir çözümdür.

63. Harmonik Ölçen Analizör Ne İşe Yarar?

63. harmonik ölçen analizör, gerilim ve akım sinyallerindeki harmonikleri 63. dereceye (kaynağa) kadar ölçebilen bir enerji analizörüdür. Standart analizörler genellikle 31. veya 40. harmonik düzeyine kadar ölçüm yaparken, 63. harmonik analiz yeteneği çok daha yüksek frekanstaki distorsiyon bileşenlerini dahi tespit edebileceği anlamına gelir. Bu özellik sayesinde, cihaz şebeke dalga şekillerindeki bozulmaları detaylı olarak analiz edebilir ve harmonik kaynaklı ısınma, ekipman hasarı veya verim kaybı gibi sorunların önüne geçilmesine yardımcı olur. Örneğin Aktif NPM serisi bir analizör, 63. harmonik bileşene kadar THD ölçümleri yaparak kapsamlı bir güç kalitesi profili çıkarabilir. Sonuç olarak, 63. harmonik ölçme kapasitesine sahip bir analizör, adeta gelişmiş bir harmonik analiz cihazı gibi davranarak enerji kalitesini en üst düzeyde kontrol altında tutmanızı sağlar.

Modbus‑RTU Enerji Analizörü ile Uzaktan İzleme Nasıl Yapılır?

Modbus-RTU enerji analizörü, RS485 seri hattı üzerinden Modbus-RTU haberleşme protokolünü kullanarak verilerini ileten enerji ölçüm cihazıdır (bu tür cihazlar bazen Modbus enerji ölçer olarak da adlandırılır). Uzaktan izleme, analizörün topladığı verilerin gerçek zamanlı olarak merkezi bir yazılıma aktarılmasıyla gerçekleştirilir. Örneğin NPM270BX-ETH gibi bir cihazın ölçtüğü gerilim, akım, güç ve enerji değerleri RS485 Modbus çıkışı üzerinden doğrudan SCADA veya enerji izleme sistemlerine gönderilebilir. Bu sayede işletme yetkilileri veya enerji yöneticileri, uzaktan bağlantı ile anlık tüketimleri, güç kalitesi parametrelerini ve alarm durumlarını izleyebilirler. Modbus-RTU arayüzü kablolu ve güvenilir bir iletişim sağlarken, aynı cihazın Ethernet/TCP-IP özelliği de varsa web tabanlı izleme imkânı sunar. Sonuç olarak, Modbus-RTU destekli bir enerji analizörü kullanarak uzaktan enerji izleme ve yönetimi kolaylıkla yapılabilir; tüm ölçümler merkezi bir platformda toplanarak enerji verimliliği analizleri ve arıza tespitleri zamanında gerçekleştirilebilir.

Ürün Kataloğunu indir:

https://aktif.net/wp-content/uploads/2025/07/NPM-270-Serisi-Panel-Tip-Enerji-Analizorleri.pdf

📥 Daha fazla bilgi ve teknik detay için:
https://aktif.net/urunler/pano-tipi-enerji-analizorleri/
