| Genel Özellikler General Features |
| Seri Series |

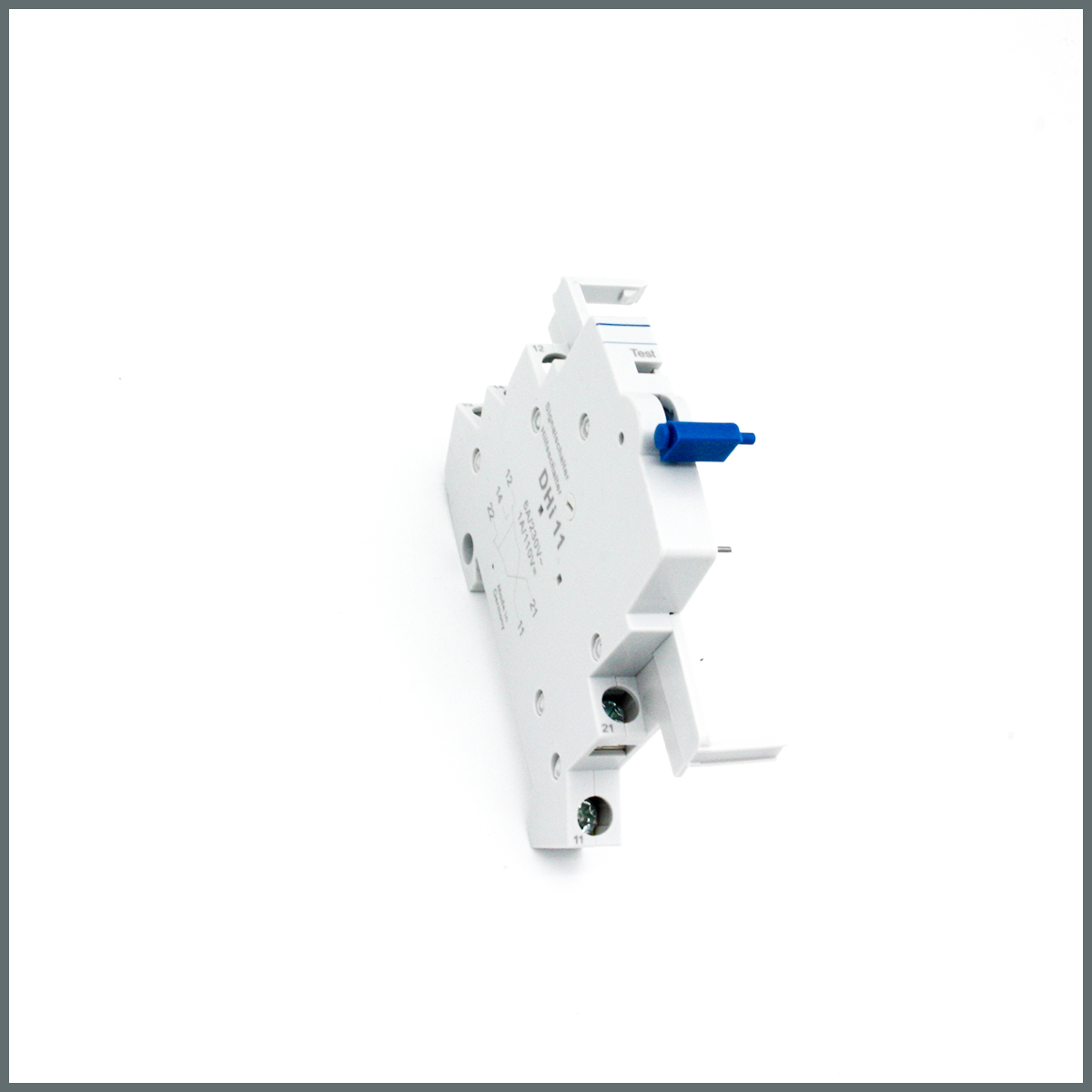

DHi 11 |
| Uyumlu Model Ailesi Suitable for model range |
DFS 2, DFS 4, DHS 2, DHS 4 (Mavi mandallı tipler) |
| Montaj Yönü / Tarafı Mounting side |
Sol Left |
| Kontak Sayısı ve Tipi Number of (n.o., n.c., change-over) |
1 Enversör / Değiştirici Kontak (CO / change-over) |
| Şalter Pozisyon Göstergesi Display (switch position) |
1 Adet Mavi Kumanda Kolu Operating lever (blue) |
| Çalışma Modları Operating modes |
Yardımcı kontak veya hata sinyal kontağı Auxiliary switch or error signal switch |
| Yük ve Kontak Devresi Load Circuit |
| Özellik Specification |
Anahtarlama kontağı switching contact |
| Anma Gerilimi (AC) Rated voltage (AC) |
230 V |
| Anma Gerilimi (DC) Rated voltage (DC) |
110 V |
| Maksimum Anma Akımı (AC) Rated current (AC) |
Maks. 6 A |
| Maksimum Anma Akımı (DC) Rated current (DC) |
Maks. 1 A |
| Akım Yolu Başına Isı Kaybı Current heat loss per current path |
0.54 W |
| Kısa Devre Yedek Sigortası (SCPD) Short-circuit backup-fuse SCPD |
6 A (Tip: gL) |
| Çalışma Oranı Duty cycle |
Sürekli çalışma (Görev döngüsü ≤ %100, Ue'de) |
| Bağlantı ve Klemensler Terminals |
| Klemens Tipi Terminal type |
Üst ve altta vidalı klemensler Screw-type terminal top and bottom |
| İzin Verilen İletken Tipleri Allowed types of wires |
Som iletken, esnek iletken, yüksüklü çok telli iletken |
| Klemens Başına İletken Sayısı Number of conductors per terminal |
Maks. 2 |
| İletken Kesiti (Som/Tek Telli) Cross section solid |
1-telli: 1 mm² ... 1.5 mm² |
| Sıkma Torku Tightening torque |
Maks. 0.8 Nm |
| Genel Veriler ve Boyutlar General Data & Dimensions |
| Montaj Tipi Installation type |
35 mm Montaj Rayı (DIN Ray) / Cihaz uzantısı (Soldan geçmeli) |
| Çalışma Pozisyonu Operating position |
İsteğe bağlı Optional |
| Kasa Tipi / Malzeme Housing / Material |
Dağıtım panosu gövdesi Distribution board housing |
| Koruma Sınıfı Protection class |
IP20 (Monte edilmiş halde: IP40) |
| Boyutlar (G x Y x D) Dimensions (W x H x D) |
9 mm x 85 mm x 75 mm (Montaj derinliği: 68 mm) |
| Modül Genişliği Module widths |
0.5 Modül |
| Ağırlık Weight |
0.049 kg |
| Standartlar Standards |
DIN EN 62019 (VDE 0640) |
