| Genel Özellikler General Features |
| Seri Series |

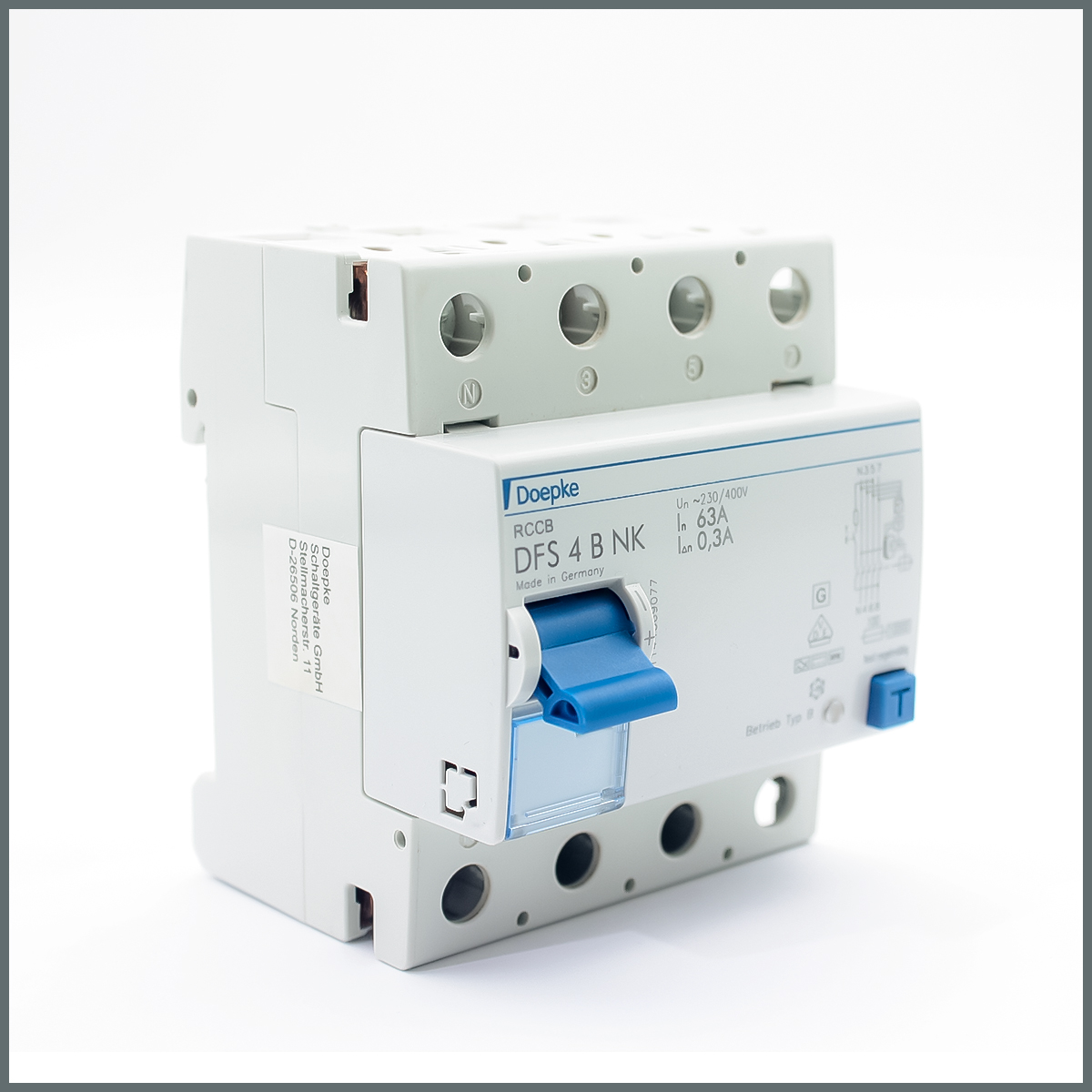

DFS 4 B NK |
| Kutup Sayısı Number of poles |
4 |
| Kaçak Akım Tipi Residual current type |
B (Düz DC ve tüm AC kaçak akımlara duyarlı / AC/DC sensitive) |
| Açma Karakteristik Eğrisi Tripping characteristic curve |
NK (VDE 0100-420 yangın korumalı) |
| Anma Akımı (AC) Rated current (AC) |
63 A |
| Anma Kaçak Akımı (IΔn) Rated residual current IΔn |
300mA (0.3 A) |
| Kısa Süreli Gecikmeli Short-time delayed |
Evet (True) |
| Seçici (Selektif) Selective |
Hayır (False) |
| Test Devresi Gerilim Aralığı Operating voltage range of test circuit |
200 V ... 440 V |
| Minimum Anma Çalışma Gerilimi (Tip A / AC) Minimum rated operating voltage (Type A/AC operation) |
0 V AC |
| Minimum Anma Çalışma Gerilimi (Tip B) Minimum rated operating voltage (Type B operation) |
50 V AC |
| Tepki Vermeme Süresi Non-trip time |
10 ms |
| Açma Frekans Aralığı Tripping frequency |
0 Hz ... 150 kHz |
| Maksimum Kesme Süreleri Maximum disconnection times |
1 · IΔn: ≤ 300 ms; 5 · IΔn: ≤ 40 ms |
| İç Tüketim Internal consumption |
Maks. 2.2 W |
| Yük Devresi Load Circuit |
| Özellik Specification |
Yük ayırma kontağı load disconnect contact |
| Min. Kontak Açıklığı min. Contact opening |
4 mm |
| Anma Gerilimi (AC) Rated voltage (AC) |
230 V, 400 V |
| Anma Kısa Devre Akımı Rated short-circuit current |
10 kA |
| Darbe Akımı Dayanımı Surge current strength |
3 kA |
| Maks. Toplam Anma Kesme Kapasitesi max. Total rated switching capacity |
630 A |
| Anma Yalıtım Gerilimi Rated insulation voltage |
400 V |
| Anma Darbe Dayanım Gerilimi Rated impulse withstand voltage |
4 kV |
| Anma Frekansı Rated frequency |
50 Hz |
| Akım Yolu Başına Isı Kaybı Current heat loss per current path |
3.1 W |
| Termal Yedek Sigorta (OCPD) Thermal Backup-fuse OCPD |
63 A |
| Kısa Devre Yedek Sigortası (SCPD) Short-circuit backup-fuse SCPD |
100 A (Tip: gG) |
| I²t Dayanımı I²t strength |
48 kA²s |
| Dinamik Akım Dayanımı (Ip) Dynamic current strength Ip |
6 kA |
| Bağlantı ve Klemensler Terminals |
| Nötr İletken Pozisyonu Neutral conductor position |
Sol Left |
| Doğrudan Temasa Karşı Koruma Protection against direct contact |
DGUV V3, VDE 0660-514, parmak ve el sırtı korumalı |
| Klemens Başına Maksimum İletken Conductors per terminal |
2 (Aynı tip ve kesitte iletkenler) |
| İletken Kesiti (Som/Tek Telli) Cross section solid |
1-telli: 1.5 mm² ... 50 mm²; 2-telli: 1.5 mm² ... 16 mm² |
| İletken Kesiti (Esnek/Çok Telli) Connecting capacity flexible |
1-telli: 1.5 mm² ... 50 mm²; 2-telli: 1.5 mm² ... 16 mm² |
| İletken Kesiti (Örgülü) Cross section stranded |
1-telli: 1.5 mm² ... 50 mm²; 2-telli: 1.5 mm² ... 16 mm² |
| Sıkma Torku Tightening torque |
2.5 Nm ... 3 Nm |
| Genel Veriler ve Boyutlar General Data & Dimensions |
| Çevre Koşulu Surrounding atmosphere |
Normal ortam koşulları normal environmental conditions |
| Montaj Tipi Installation type |
35 mm Montaj Rayı (DIN Ray) Mounting rail |
| Çalışma Pozisyonu Operating position |
İsteğe bağlı Optional |
| Mekanik / Elektriksel Dayanım Mechanical / Electrical endurance |
Min. 5000 / 2000 döngü cycles |
| Ortam Sıcaklığı Ambient temperature |
-25 °C ... 40 °C |
| Depolama Sıcaklığı Storage temperature |
-35 °C ... 75 °C |
| Kasa Tipi / Malzeme Housing / Material |
Dağıtım panosu / Termoplastik |
| Koruma Sınıfı Protection class |
IP20 (Monte edilmiş halde: IP40) |
| Mühürlenebilir Sealable |
Evet (True) |
| Boyutlar (G x Y x D) Dimensions (W x H x D) |
72 mm x 85 mm x 75 mm (Montaj derinliği: 69 mm) |
| Modül Genişliği Module widths |
4 |
| Ağırlık Weight |
0.452 kg |
| Standartlar Standards |
VDE 0664-10, VDE 0664-40, VDE 0664-400, ÖVE/ÖNORM E 8601, DIN EN 61008-1, EN 62423 |
| Kirlilik Derecesi Degree of pollution |
2 |
| Sertifikalar Certifications |
VDE |
