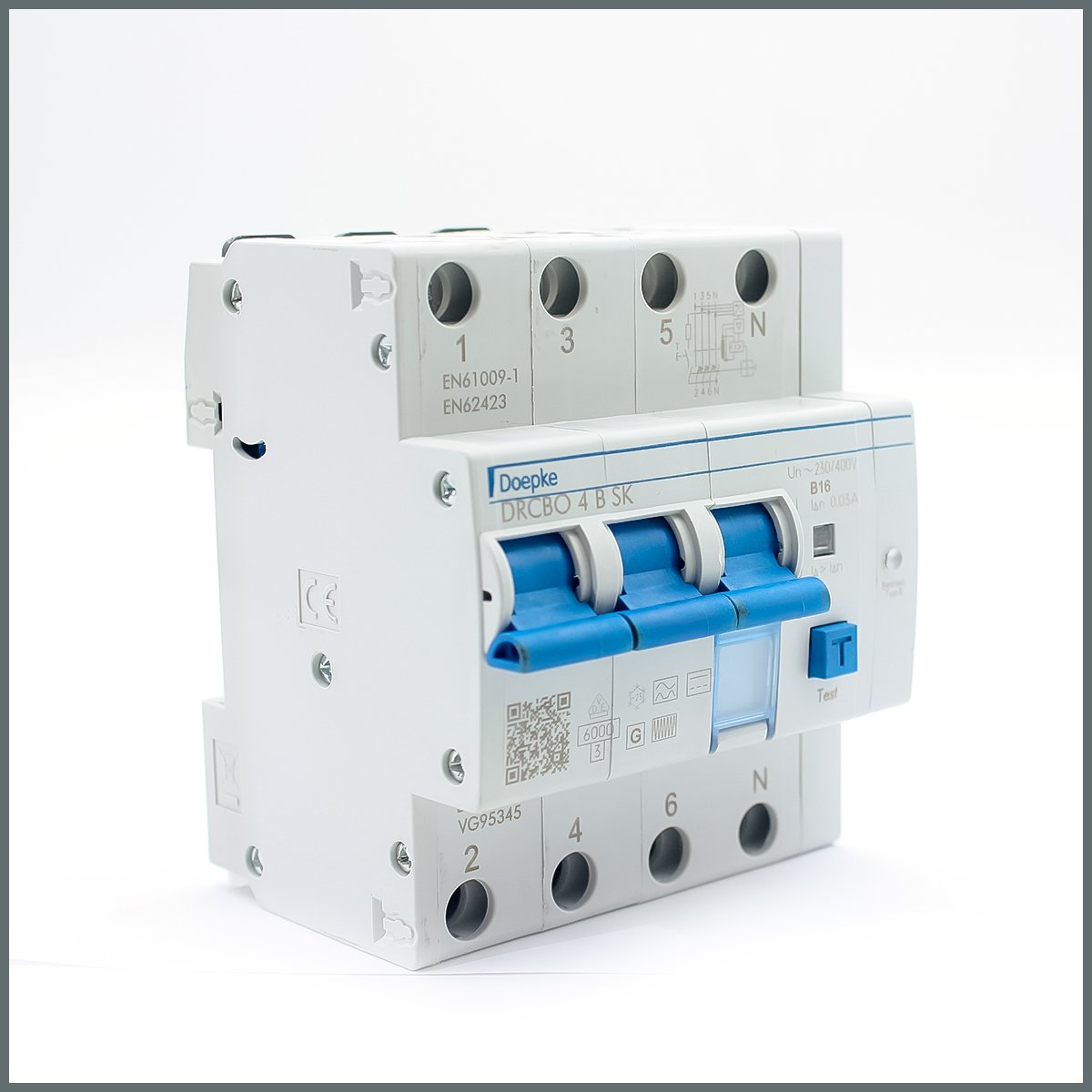

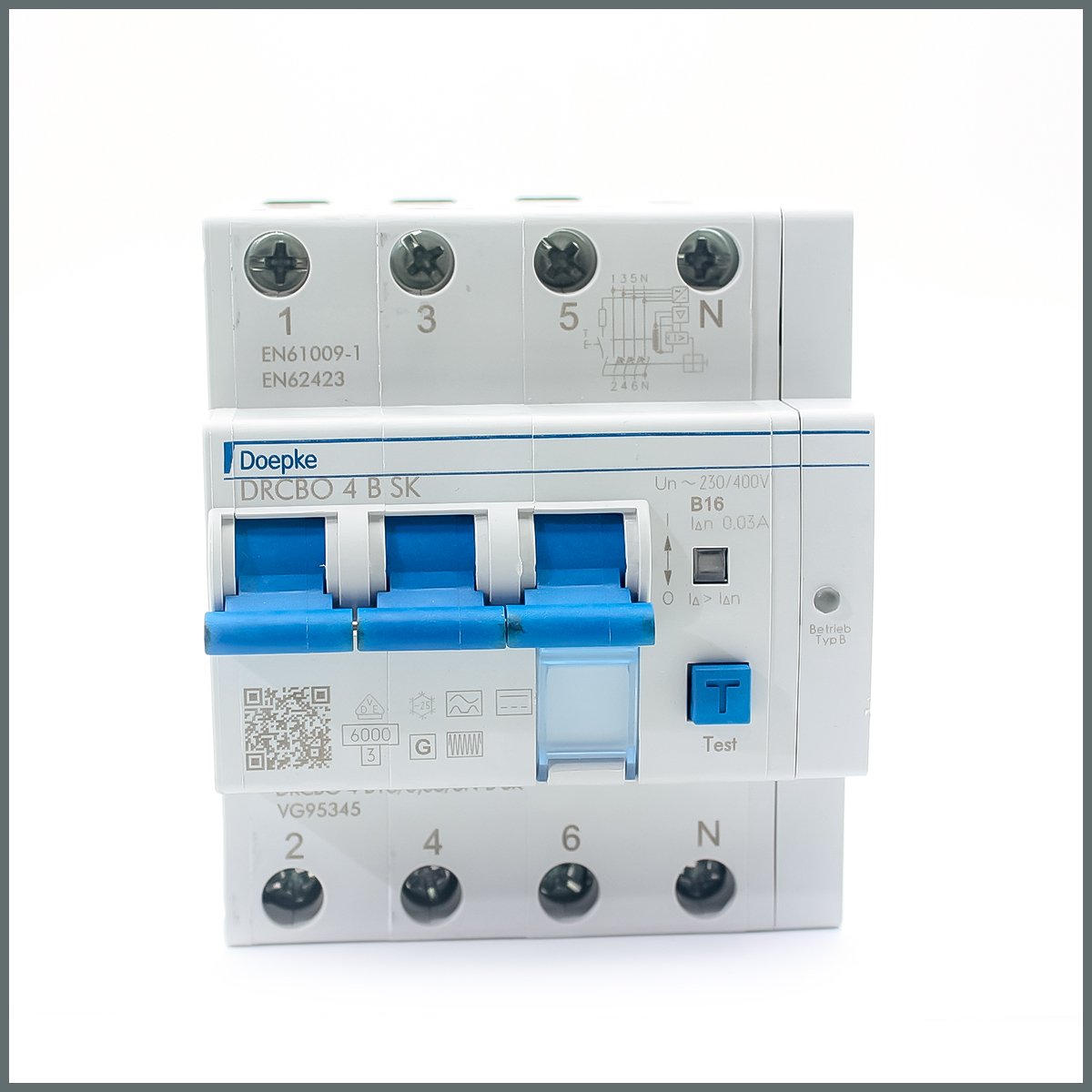

| Genel Özellikler General Features |
| Seri Series |
DRCBO 4 |
| Kutup Sayısı Number of poles |
3+N |
| Kaçak Akım Tipi Residual current type |
B (Düz DC ve tüm AC kaçak akımlara duyarlı / AC/DC sensitive) |
| Kaçak Akım Karakteristik Eğrisi Tripping characteristic curve (RCD) |
SK |
| Aşırı Akım Açma Karakteristiği Tripping characteristic (MCB) |
B |
| Anma Akımı (AC) Rated current (AC) |
16 A |
| Anma Kaçak Akımı (IΔn) Rated residual current IΔn |
30mA (0.03 A) |
| Kısa Süreli Gecikmeli Short-time delayed |
Evet (True) |
| Seçici (Selektif) Selective |
Hayır (False) |
| Tepki Vermeme Süresi Non-trip time |
10 ms |
| Açma Frekans Aralığı Tripping frequency |
0 Hz ... 150 kHz |
| Test Devresi Gerilim Aralığı Operating voltage range of test circuit |
170 V ... 250 V |
| Minimum Anma Çalışma Gerilimi (Tip A / AC) Minimum rated operating voltage (Type A/AC operation) |
0 V AC |
| Minimum Anma Çalışma Gerilimi (Tip B) Minimum rated operating voltage (Type B operation) |
50 V AC |
| Maksimum Kesme Süreleri Maximum disconnection times |
1 · IΔn: ≤ 300 ms; 5 · IΔn: ≤ 40 ms |
| İç Tüketim Internal consumption |
Maks. 2.2 W |
| Yük Devresi Load Circuit |
| Özellik Specification |
Yük ayırma kontağı load disconnect contact |
| Anma Gerilimi (AC) Rated voltage (AC) |
230 V, 400 V (Maks. 440 V) |
| Anma Kısa Devre Akımı / Kesme Kapasitesi Rated short-circuit current / switching capacity |
6 kA |
| Darbe Akımı Dayanımı Surge current strength |
3 kA |
| Anma Yalıtım Gerilimi Rated insulation voltage |
440 V |
| Anma Darbe Dayanım Gerilimi Rated impulse withstand voltage |
4 kV |
| Anma Frekansı Rated frequency |
50 Hz |
| Akım Yolu Başına Isı Kaybı Current heat loss per current path |
2.3 W |
| Yedek Sigorta Tipi Back-up fuse type |
gG |
| Enerji Sınırlama Sınıfı Power limitation category |
3 |

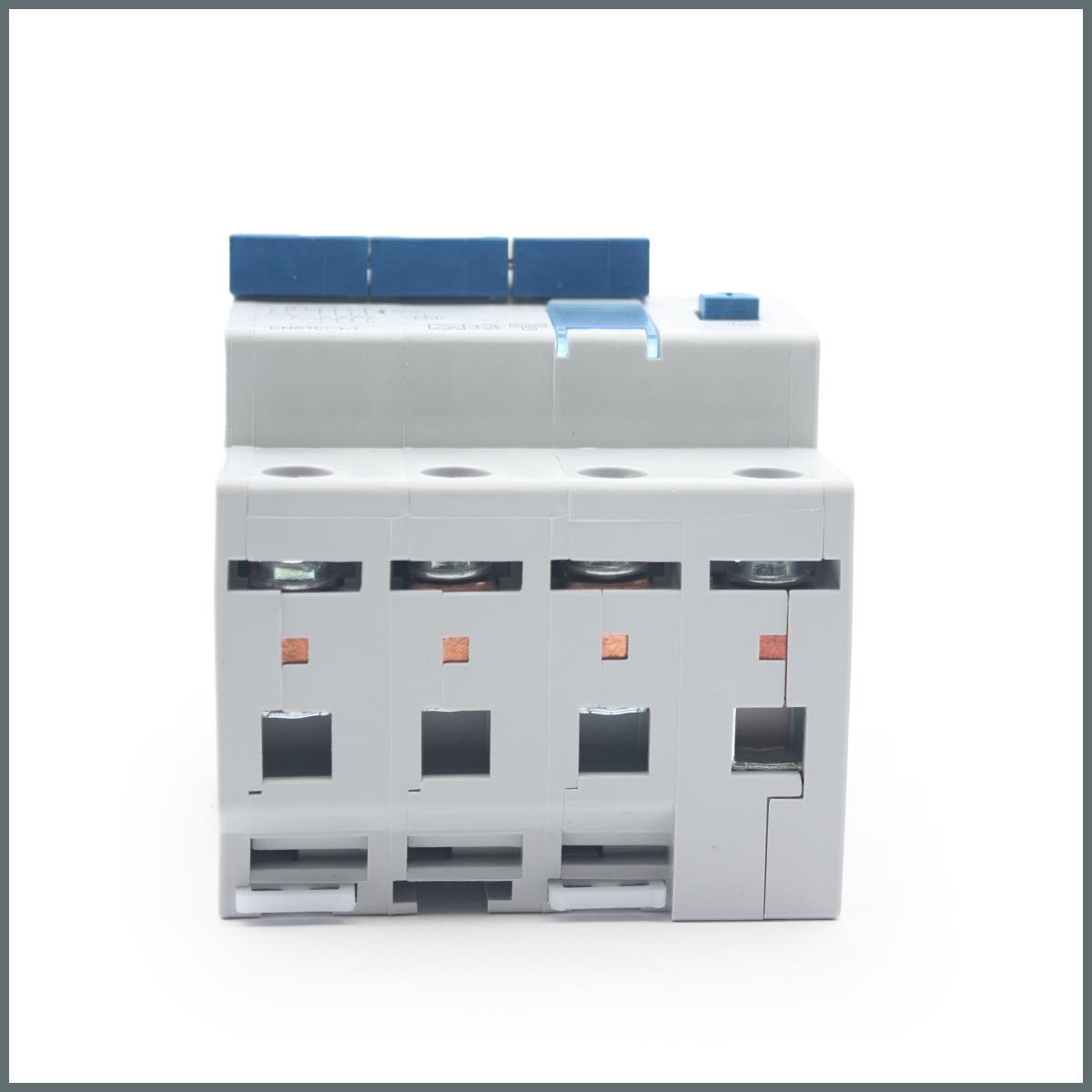

| Bağlantı ve Klemensler Terminals |
| Nötr İletken Pozisyonu Neutral conductor position |
Sağ Right |
| Besleme Yönü Supply side |
Üstten tercihli Up |
| Klemens Tipi Terminal type |
Üst ve alt vidalı klemens Screw-type terminal top, bottom |
| Klemens Başına Maksimum İletken Conductors per terminal |
2 (Aynı tip ve kesitte iletkenler) |
| İletken Kesiti (Som/Tek Telli) Cross section solid |
1-telli: 1 mm² ... 35 mm²; 2-telli: 1 mm² ... 10 mm² |
| İletken Kesiti (Esnek/Çok Telli) Connecting capacity flexible |
1-telli: 1 mm² ... 25 mm²; 2-telli: 1 mm² ... 10 mm² |
| İletken Kesiti (Örgülü) Cross section stranded |
1-telli: 1 mm² ... 25 mm²; 2-telli: 1 mm² ... 10 mm² |
| Sıkma Torku Tightening torque |
Maks. 3 Nm |

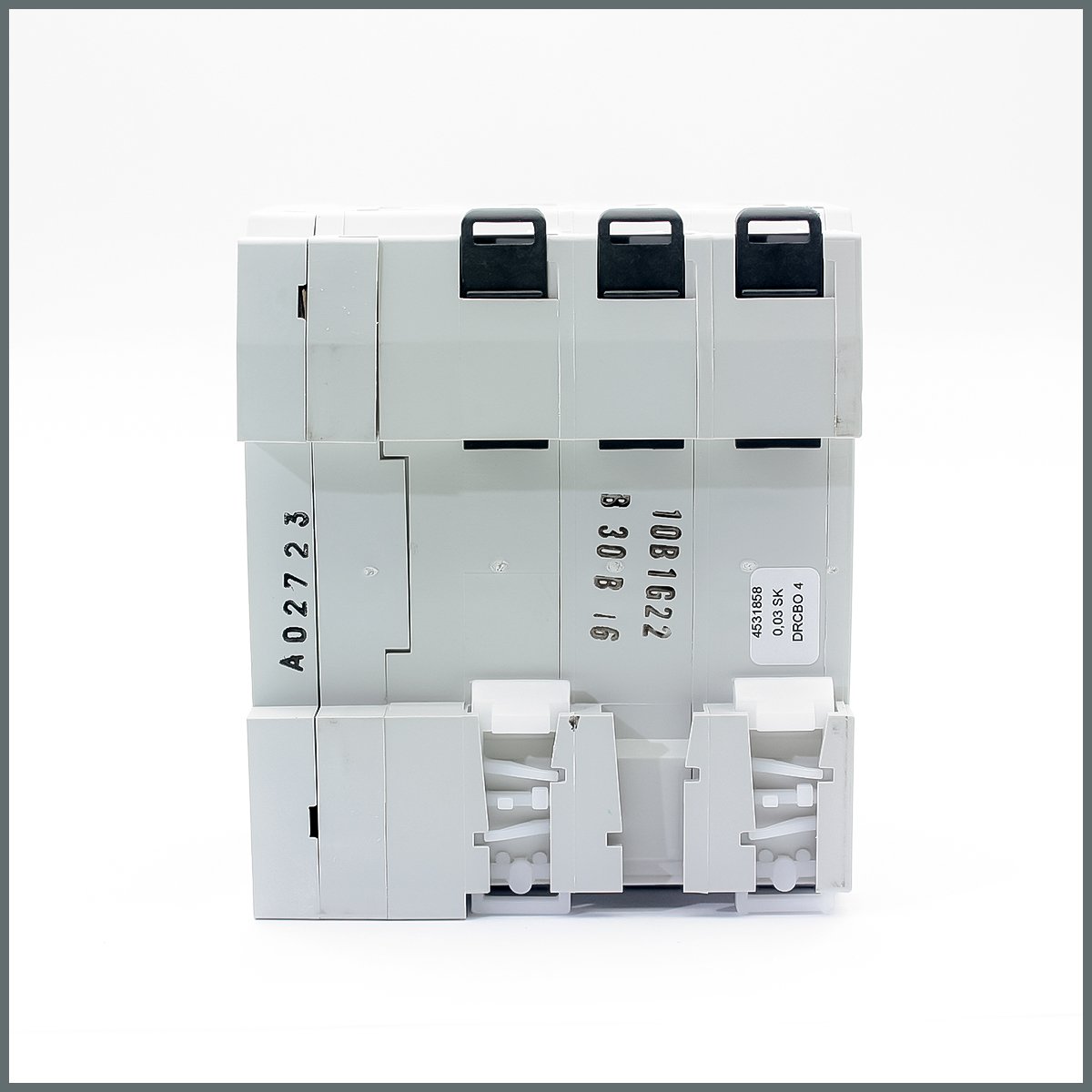

| Genel Veriler ve Boyutlar General Data & Dimensions |
| Montaj Tipi Installation type |
35 mm Montaj Rayı (DIN Ray) Mounting rail |
| Çalışma Pozisyonu Operating position |
İsteğe bağlı Optional |
| Mekanik / Elektriksel Dayanım Mechanical / Electrical endurance |
Min. 5000 / 2000 anahtarlama döngüsü switching cycles |
| Ortam Sıcaklığı Ambient temperature |
-25 °C ... 40 °C |
| Kasa Tipi / Malzeme Housing / Material |
Dağıtım panosu / Termoplastik |
| Koruma Sınıfı Protection class |
IP20 (Monte edilmiş halde: IP40) |
| Boyutlar (G x Y x D) Dimensions (W x H x D) |
80 mm x 91 mm x 73.5 mm (Montaj derinliği: 67 mm) |
| Modül Genişliği Module widths |
4.5 Modül |
| Ağırlık Weight |
0.536 kg |
| Standartlar Standards |
VDE 0664-20, VDE 0664-40, EN 61009-1, EN 62423, ÖVE/ÖNORM E 8601 |
| Kirlilik Derecesi Degree of pollution |
2 |
| Sertifikalar Certifications |
VDE |
