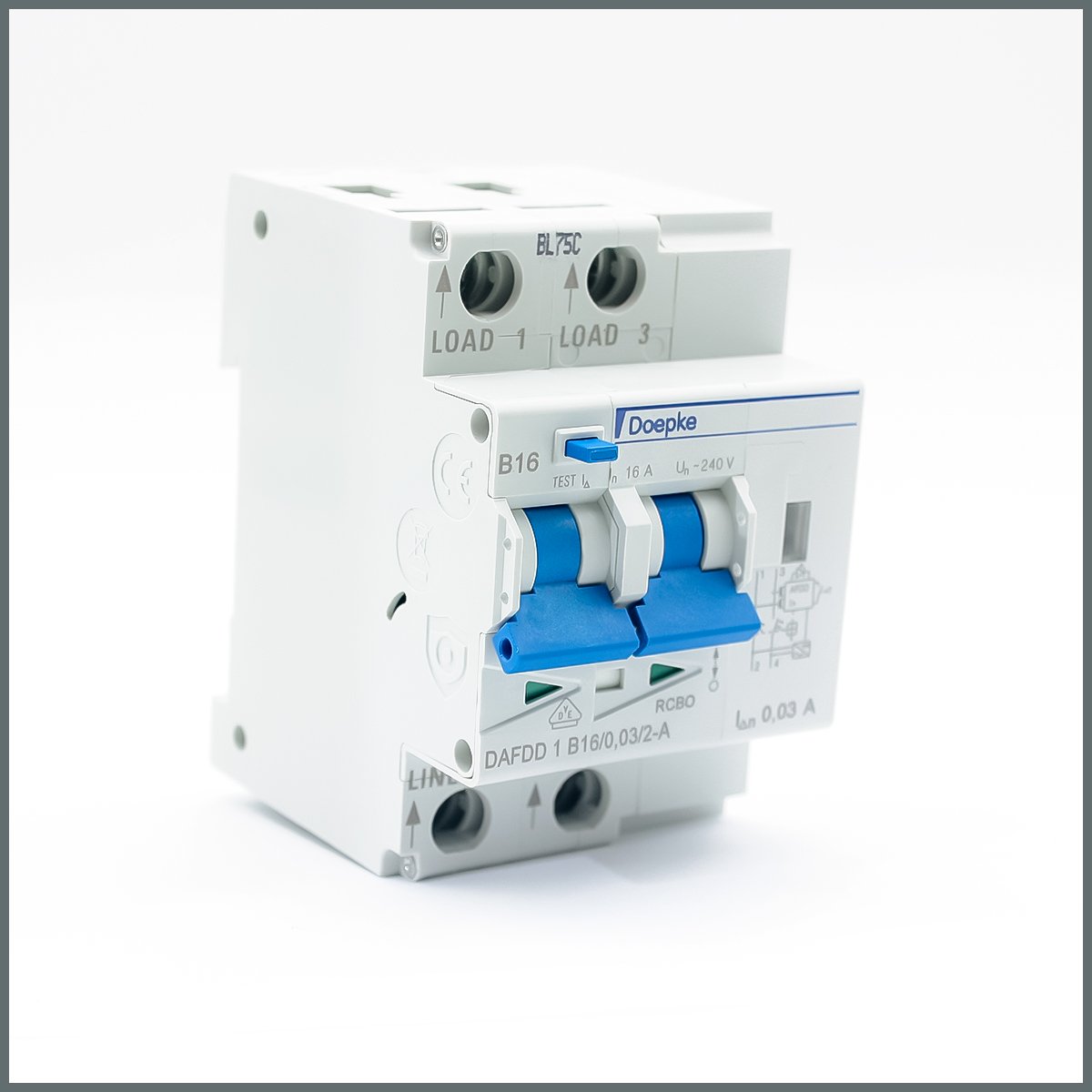

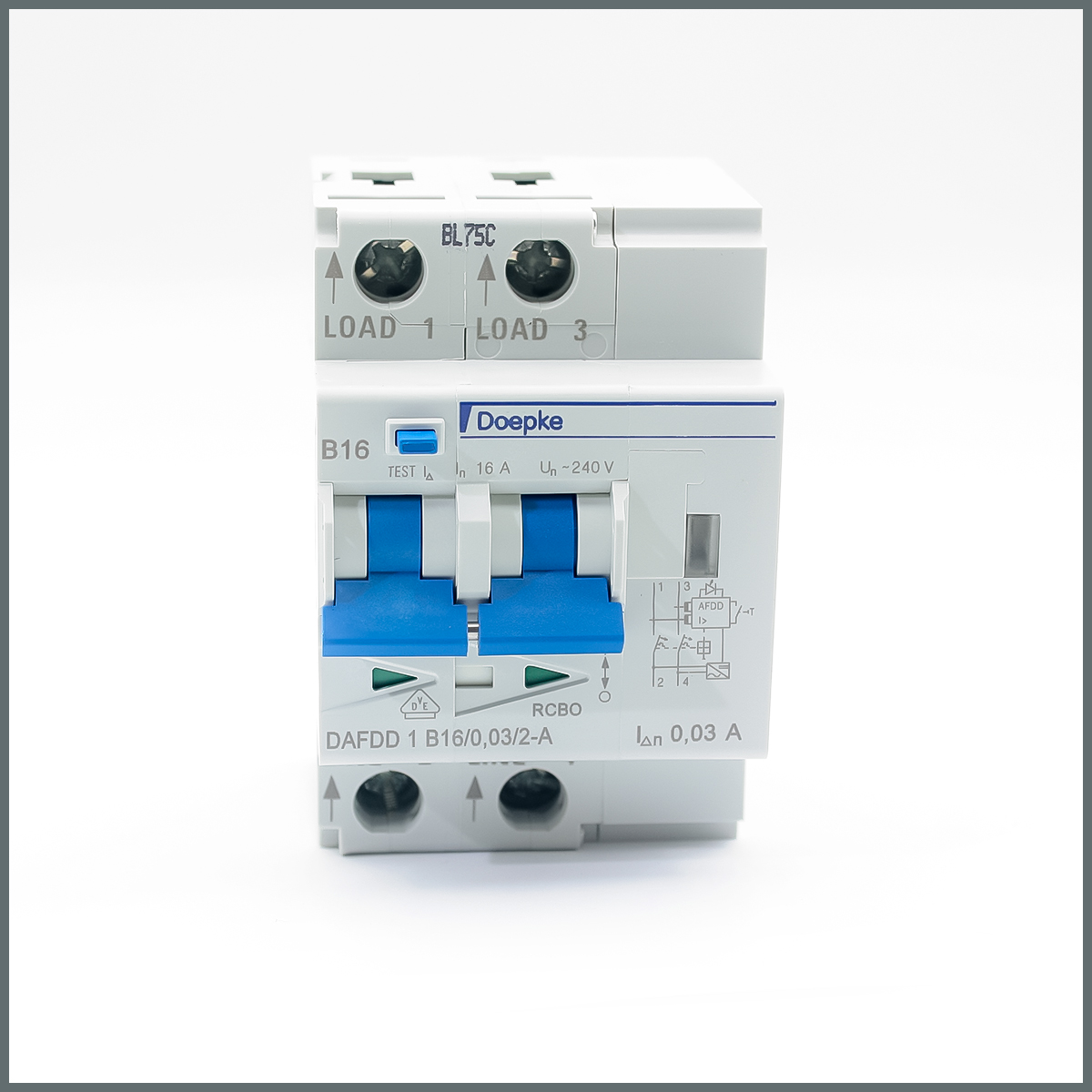

| Genel Özellikler General Features |
| Seri Series |
DAFDD 1 |
| Kutup Sayısı Number of poles |
2 |
| Kaçak Akım Tipi Residual current type |
A (Darbeli ve AC duyarlı / sensitive to pulsating and AC) |
| Aşırı Akım Açma Karakteristiği Tripping characteristic (MCB) |
B |
| Anma Akımı (AC) Rated current (AC) |
16 A |
| Anma Kaçak Akımı (IΔn) Rated residual current IΔn |
30mA (0.03 A) |
| Kısa Süreli Gecikmeli Short-time delayed |
Hayır (False) |
| Seçici (Selektif) Selective |
Hayır (False) |
| Test Devresi Gerilim Aralığı Operating voltage range of test circuit |
196 V ... 253 V |
| Çalışma Gerilimi Aralığı (AC) Operating voltage (AC) |
240 V (170 V ... 264 V) |
| Çalışma Frekansı Operating frequency |
50 Hz |
| Anma Darbe Dayanım Gerilimi Rated impulse withstand voltage |
4 kV |
| Yük Devresi Load Circuit |
| Özellik Specification |
Yük ayırma kontağı load disconnect contact |
| Anma Gerilimi (AC) Rated voltage (AC) |
240 V |
| Anma Kısa Devre Akımı / Kesme Kapasitesi Rated short-circuit current / switching capacity |
10 kA |
| Darbe Akımı Dayanımı Surge current strength |
0.25 kA |
| Anma Yalıtım Gerilimi Rated insulation voltage |
250 V |
| Anma Frekansı Rated frequency |
50 Hz |
| Akım Yolu Başına Isı Kaybı Current heat loss per current path |
3 W |
| Kısa Devre Yedek Sigortası (SCPD) Short-circuit backup-fuse SCPD |
100 A (Tip: gG) |
| Enerji Sınırlama Sınıfı Power limitation category |
3 |
| Bağlantı ve Klemensler Terminals |
| Nötr İletken Pozisyonu Neutral conductor position |
Sol veya sağ (Değişken) Left, right |
| Besleme Yönü Supply side |
Alttan Supply from below |
| Doğrudan Temasa Karşı Koruma Protection against direct contact |
DGUV V3, ÖVE-EN 6 |
| Klemens Tipi Terminal type |
Üst ve alt vidalı klemens Screw-type terminal top, bottom |
| Maksimum Kablo Mesafesi max. Connection C1 cable length |
70 m (Dağıtım panosu ile en uç priz arası) |
| İletken Kesiti (Som/Tek Telli) Cross section solid |
1-telli: 1 mm² ... 25 mm² |
| İletken Kesiti (Esnek/Çok Telli) Connecting capacity flexible |
1-telli: 1 mm² ... 16 mm² |
| İletken Kesiti (Örgülü) Cross section stranded |
1-telli: 1 mm² ... 16 mm² |
| Sıkma Torku Tightening torque |
2 Nm ... 2.4 Nm |
| Genel Veriler ve Boyutlar General Data & Dimensions |
| Montaj Tipi Installation type |
35 mm Montaj Rayı (DIN Ray) Mounting rail |
| Çalışma Pozisyonu Operating position |
İsteğe bağlı Any installation position |
| Mekanik / Elektriksel Dayanım Mechanical / Electrical endurance |
Min. 20000 / 4000 anahtarlama döngüsü switching cycles |
| Ortam Sıcaklığı Ambient temperature |
-25 °C ... 40 °C |
| Depolama Sıcaklığı Storage temperature |
-35 °C ... 60 °C |
| Kasa Tipi / Malzeme Housing / Material |
Dağıtım panosu / Termoplastik |
| Koruma Sınıfı Protection class |
IP20 (Monte edilmiş halde: IP40) |
| Boyutlar (G x Y x D) Dimensions (W x H x D) |
54 mm x 80 mm x 76 mm (Montaj derinliği: 70 mm) |
| Modül Genişliği Module widths |
3 Modül |
| Ağırlık Weight |
0.306 kg |
| Standartlar Standards |
EN 62606, EN 61009 |
| Kirlilik Derecesi Degree of pollution |
2 |
| Sertifikalar Certifications |
VDE |
