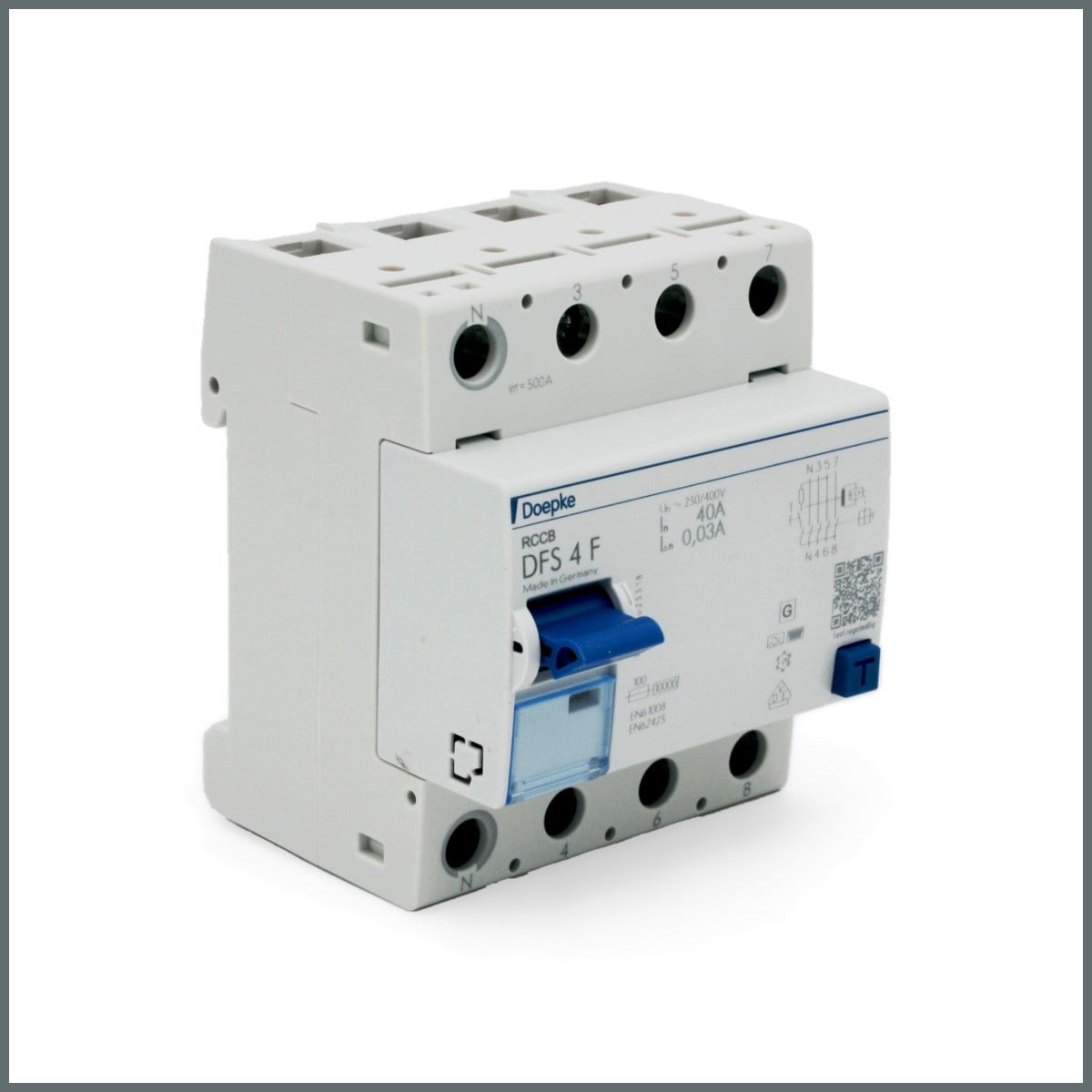

Doepke 4x40A RCCB 30mA (F tipi) (G) . (D 09134820)

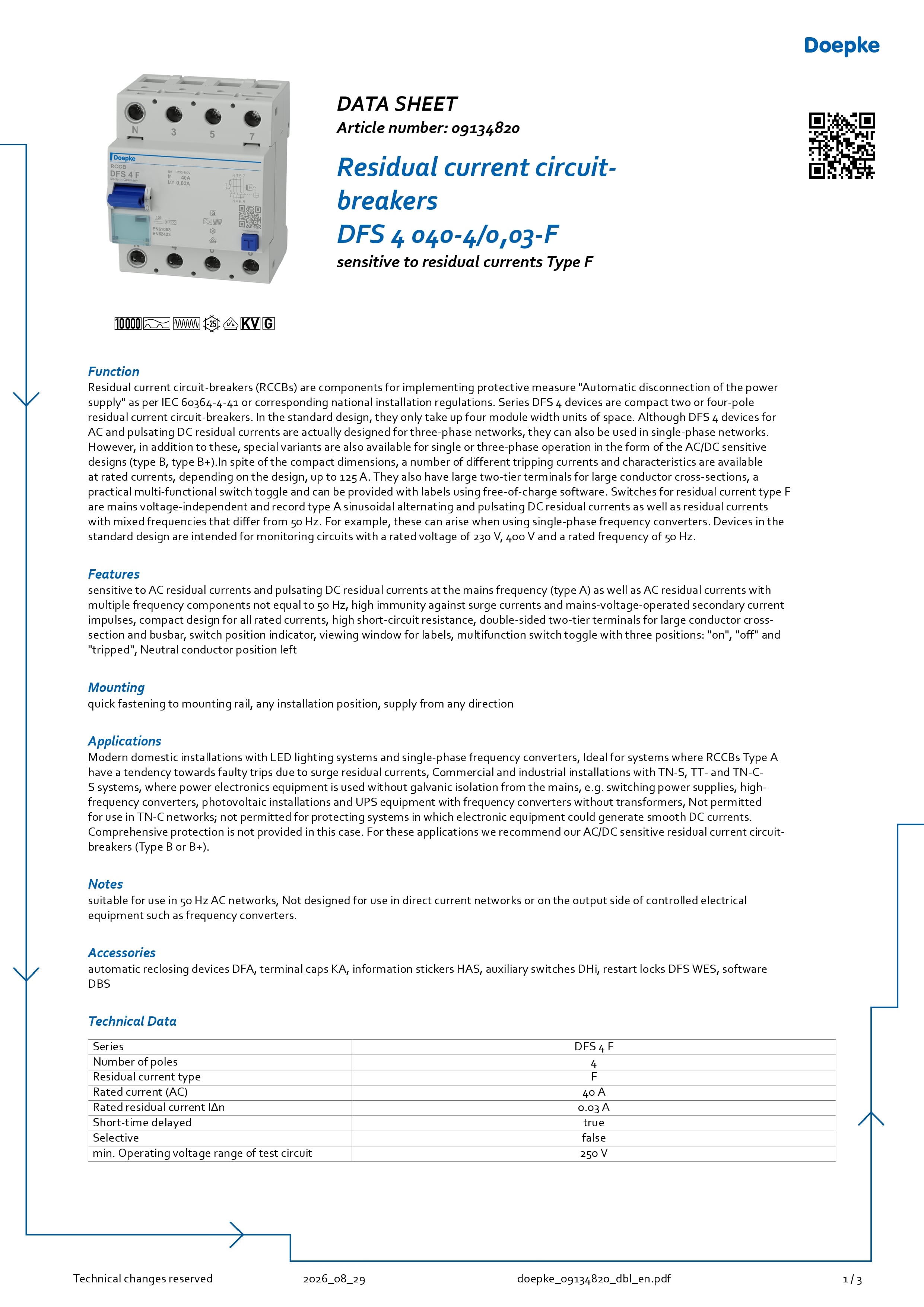

4x40A RCCB 30mA (F tipi) (G)

İşlevi

Kaçak akım röleleri (RCCB'ler), IEC 60364-4-41 standartlarına veya ilgili ulusal kurulum yönetmeliklerine göre "Güç kaynağının otomatik olarak kesilmesi" koruma önlemini yerine getiren bileşenlerdir. DFS 4 serisi cihazlar, kompakt yapıya sahip iki veya dört kutuplu kaçak akım röleleridir. Standart tasarımda, panoda yalnızca dört modül genişliğinde yer kaplarlar. AC ve darbeli DC kaçak akımlara yönelik DFS 4 cihazları aslında üç fazlı şebekeler için tasarlanmış olsa da tek fazlı şebekelerde de rahatlıkla kullanılabilirler. Ayrıca tek veya üç fazlı çalışma için AC/DC duyarlı tasarımlar (B Tipi, B+ Tipi) gibi özel varyantları da bulunmaktadır.

Kompakt boyutlarına rağmen tasarıma bağlı olarak 125 A'e kadar olan nominal akımlarda çok çeşitli açma akımı değerleri ve karakteristikleri mevcuttur. Cihazlar; büyük iletken kesitleri için geniş iki katlı terminallere, pratik ve çok fonksiyonlu bir şalter mandalına ve ücretsiz yazılımla etiketlenebilen pencerelere sahiptir. F Tipi kaçak akım röleleri şebeke geriliminden bağımsız olarak çalışır; A Tipi sinüzoidal alternatif ve darbeli DC kaçak akımların yanı sıra 50 Hz'den farklı frekans karışımlarına sahip kaçak akımları da (örneğin tek fazlı frekans konvertörleri kullanıldığında ortaya çıkan akımlar) algılar. Standart tasarımdaki cihazlar, 230 V / 400 V nominal gerilime ve 50 Hz nominal frekansa sahip devrelerin izlenmesi için tasarlanmıştır.

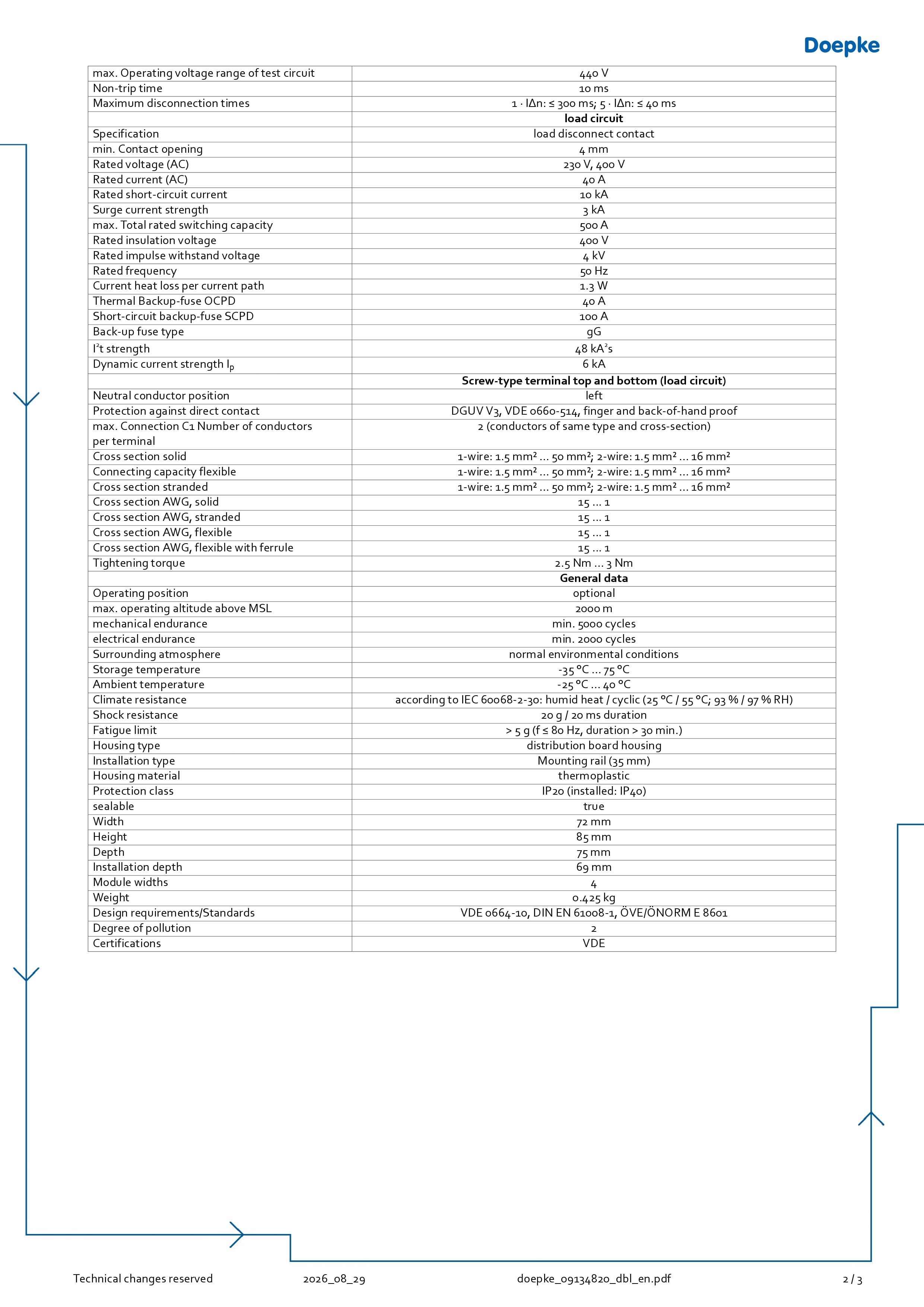

Özellikleri

• Şebeke frekansındaki AC ve darbeli DC kaçak akımlara (A Tipi) ek olarak, 50 Hz dışındaki çoklu frekans bileşenlerine sahip AC kaçak akımlara karşı yüksek duyarlılık.
• Aşırı dalgalanma akımlarına ve şebeke gerilimi kaynaklı sekonder akım darbelerine karşı yüksek bağışıklık.
• Tüm nominal akım değerleri için panoda yer kazandıran kompakt tasarım.
• Yüksek kısa devre dayanımı.
• Büyük iletken kesitleri ve bara bağlantısı için çift taraflı, iki katlı terminaller.
• Şalter konum göstergesi ve etiketler için şeffaf izleme penceresi.
• Üç konumlu ("Açık", "Kapalı" ve "Atmış/Tetiklenmiş") çok fonksiyonlu şalter mandalı.
• Sol tarafta konumlandırılmış Nötr iletkeni.

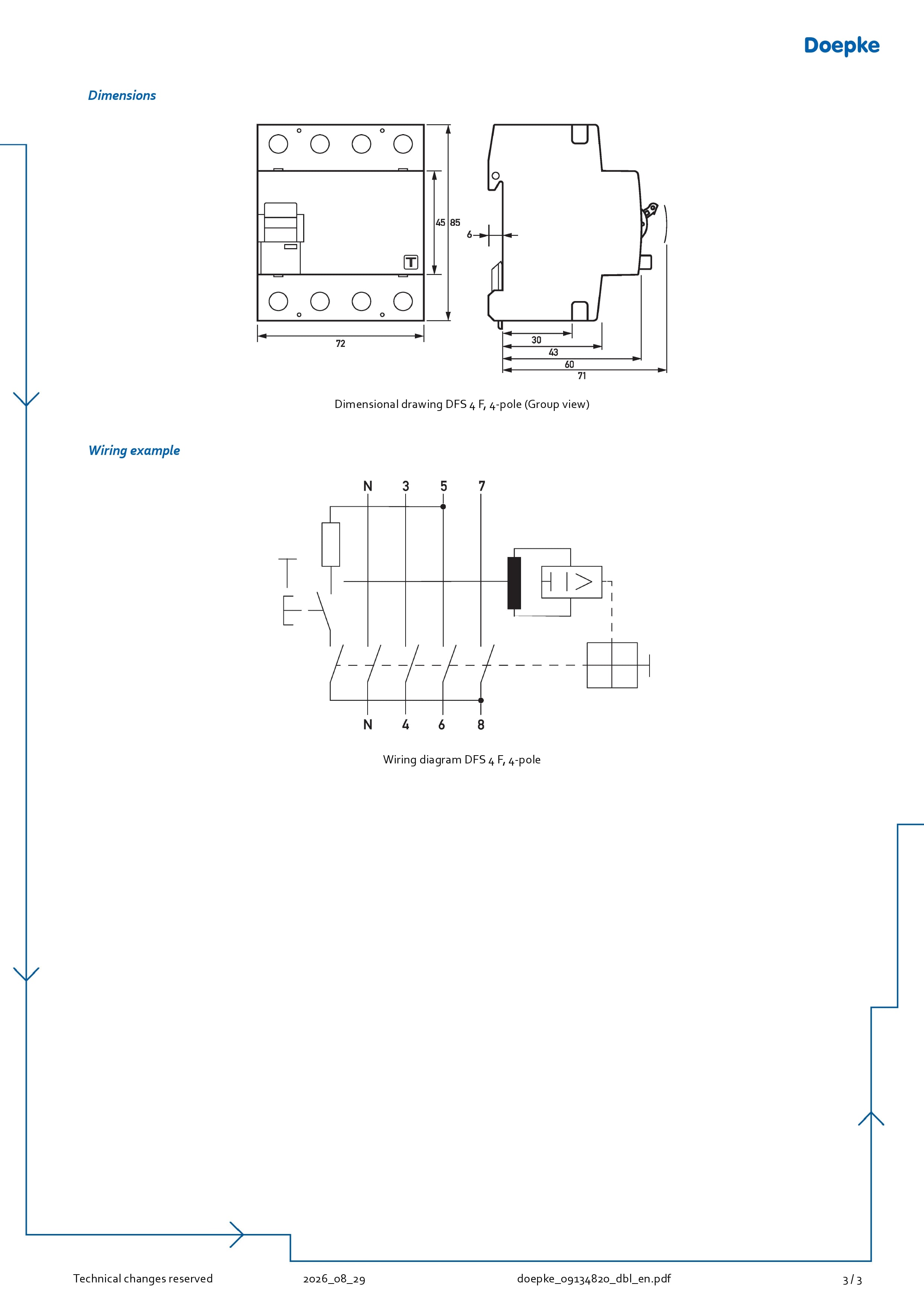

Montaj

• DIN montaj rayına hızlı ve pratik sabitleme.
• İstenilen her pozisyonda esnek kurulum imkanı.
• Alt veya üst yön fark etmeksizin her yönden besleme yapabilme özelliği.

Kullanım Alanları

• LED aydınlatma sistemleri ve tek fazlı frekans konvertörleri içeren modern ev tesisatları.
• A Tipi kaçak akım rölelerinin aşırı kaçak akım dalgalanmaları nedeniyle hatalı açma (trip) yapma eğiliminde olduğu zorlu sistemler.
• Güç elektroniği ekipmanlarının şebekeden galvanik izolasyon olmadan kullanıldığı ticari ve endüstriyel tesisler (TN-S, TT ve TN-C-S sistemleri). Örneğin; anahtarlamalı güç kaynakları, yüksek frekanslı konvertörler, fotovoltaik (Güneş enerjisi) tesisleri ve trafosuz frekans konvertörlü UPS cihazları.
• Uyarı: TN-C şebekelerinde kullanımına izin verilmez. Ayrıca elektronik ekipmanların pürüzsüz (düz) DC akımlar üretebileceği sistemleri korumak için uygun değildir (Bu durumda tam koruma sağlamaz). Bu tür özel uygulamalar için AC/DC duyarlı B Tipi kaçak akım rölelerimiz önerilir.

Notlar

• Sadece 50 Hz AC şebekelerde kullanıma uygundur.
• Doğru akım (DC) şebekelerinde veya frekans konvertörleri gibi kontrollü elektrikli ekipmanların çıkış tarafında (yük tarafında) kullanım için tasarlanmamıştır.

Menşei: DE
CE: CE sembolü görselde bulunmaktadır
İthalatçı: Novsen Elektrik Elektronik Tic. A.Ş. Kurtköy Mah. Seyit Onbaşı Sk. No:31B 34912 Pendik/ İstanbul [email protected]
