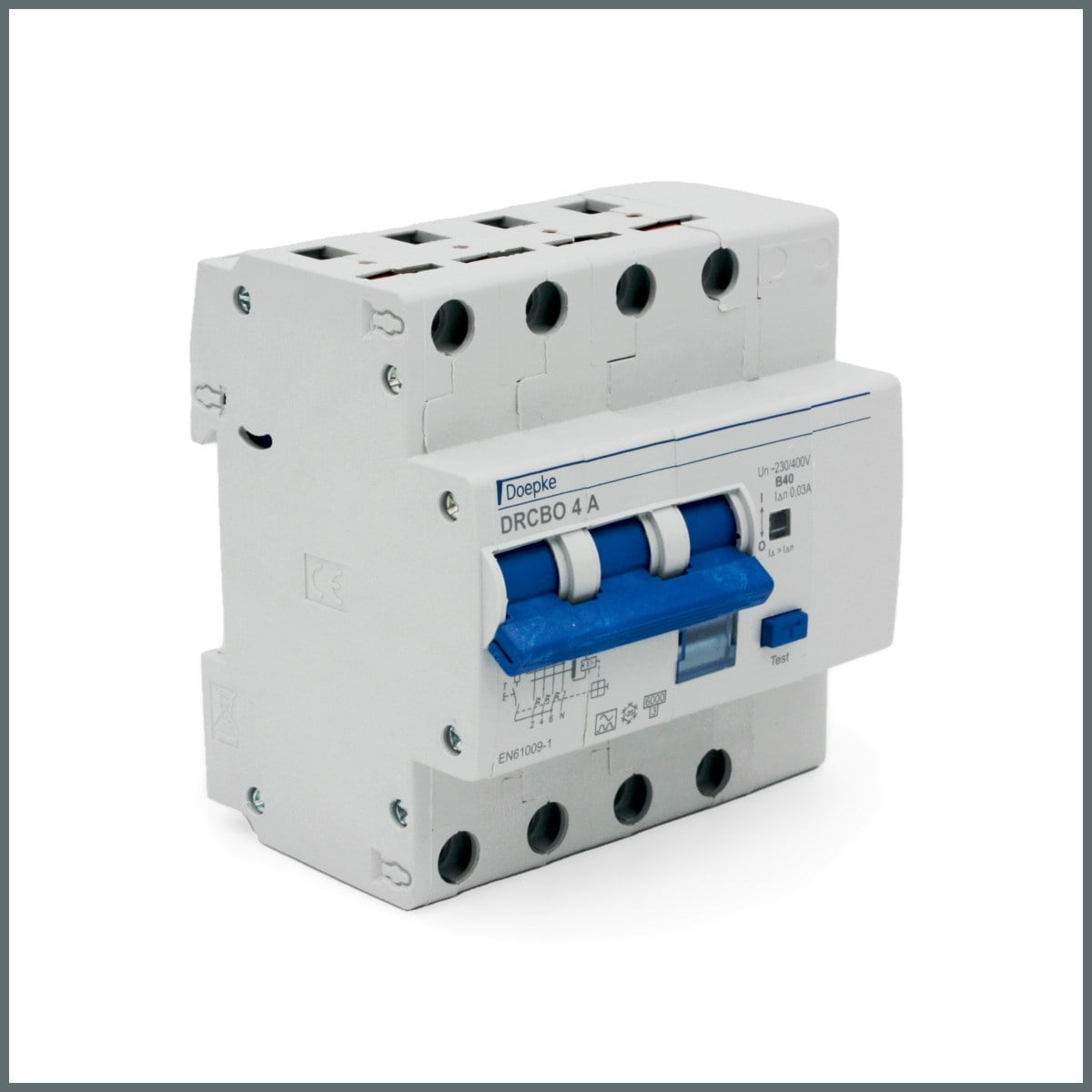

Doepke 4x40A DRCBO4 30mA (A tipi) (Karakteristik B) . (D 09945108)

4x40A DRCBO4 30mA (A tipi) (Karakteristik B)

İşlevi

Kaçak akım korumalı otomatik sigortalar (RCBO), VDE 0100 Bölüm 430 gereksinimlerine göre sistemleri kısa devre ve aşırı yüke karşı koruyan, aynı zamanda VDE 0100 Bölüm 410'a göre toprak kaçak akımları durumunda insanları, çiftlik hayvanlarını ve maddi varlıkları korumak için entegre aşırı akım korumasına sahip devre kesicileridir. Aşırı yük tetiklemesi, aşırı yük aralığındaki akımlarda kısa zaman gecikmeli, ısıya duyarlı bimetal tetikleyici ile; kısa devre akımlarında ise elektromanyetik ani tetikleyici ile gerçekleşir.

DRCBO 4 serisi 6 kA nominal kesme kapasitesine sahiptir. Tetiklenme (açma) göstergesine ek olarak bir etiketleme alanı da sunarlar. A Tipi kaçak akım röleleri, darbeli ve alternatif akımlara karşı duyarlıdır. Bu işlev şebeke geriliminden bağımsız olarak çalışır. B karakteristiğine sahip RCBO'lar aydınlatma ve priz devreleri için standart koruma sağlar. Kısa devre tetikleme eşikleri nominal akımın üç ila beş katı olduğundan, yüksek başlangıç (inrush) akımı çeken yük devrelerini korumak için kullanılmamalıdırlar. Standart tasarımdaki cihazlar, 230 V veya 400 V nominal gerilime ve 50 Hz nominal frekansa sahip devrelerin izlenmesi için tasarlanmıştır.

Özellikleri

• Darbeli akımlara ve AC akımlara duyarlı, şebeke geriliminden bağımsız tetikleme.
• Tüm nominal akımlar için panoda yer kazandıran kompakt tasarım.
• Şalter konum göstergesi ve tetiklenme (açma) nedeninin ayrı olarak gösterimi.
• Her iki bağlantı tarafında geniş terminal kesit aralığına sahip gerilim azaltıcı (strain-relief) klemensler.
• Sağ tarafta konumlandırılmış Nötr iletkeni ve pratik etiketleme alanı.

Montaj

• DIN montaj rayına hızlı ve pratik sabitleme.
• İstenilen her pozisyonda esnek kurulum imkanı.
• Alt veya üst yön fark etmeksizin istenilen yönden besleme yapabilme özelliği.

Kullanım Alanları

• Konut ve ticari binaların yanı sıra TN-S, TT ve TN-C-S şebekelerine sahip endüstriyel tesislerdeki devrelerin korunması.
• IT şebekelerinde, RCBO'lar ikinci bir toprak hatası durumunda devreyi kesecek şekilde ayarlanabilir.
• Uyarı: TN-C şebekelerine sahip sistemlerde kullanıma izin verilmez. Ayrıca, güç elektroniği ekipmanlarının pürüzsüz (düz) DC kaçak akımlara veya 50/60 Hz dışındaki frekanslara sahip kaçak akımlara neden olabileceği devreleri korumak için uygun değildir.

Aksesuarlar

• DRCBO 4 Hi 1 yardımcı kontak anahtarları.
• 4 kutuplu RCCB ve MCB bara bağlantı bileşenleri.

Menşei: IT
CE: CE sembolü görselde bulunmaktadır
İthalatçı: Novsen Elektrik Elektronik Tic. A.Ş. Kurtköy Mah. Seyit Onbaşı Sk. No:31B 34912 Pendik/ İstanbul [email protected]
