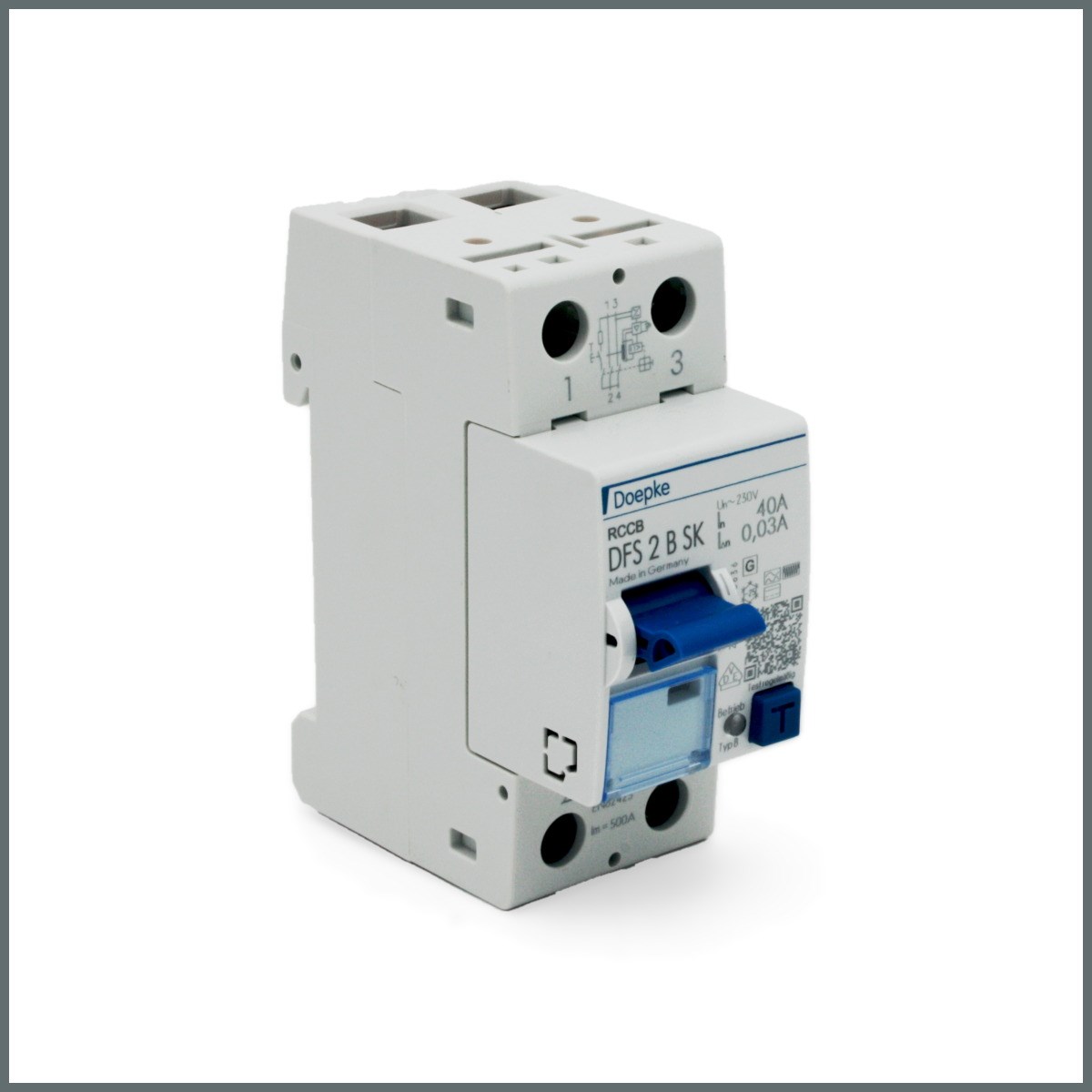

Doepke 2x40A RCCB 30mA (B tipi) (SK,G) . (D 09134598)

2x40A RCCB 30mA (B tipi) (SK,G)

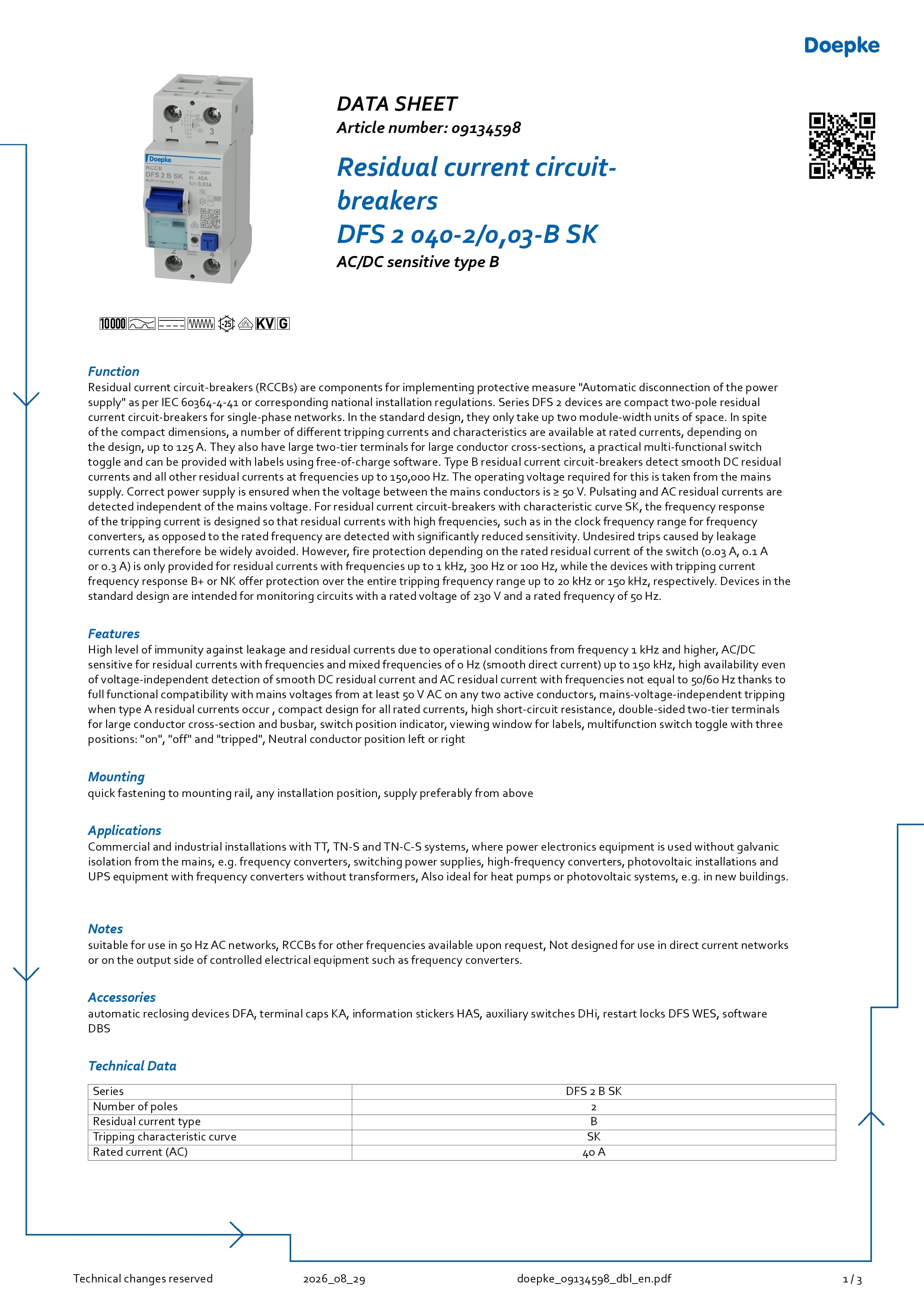

İşlevi

Kaçak akım röleleri (RCCB'ler), IEC 60364-4-41 standartlarına veya ilgili ulusal kurulum yönetmeliklerine göre "Güç kaynağının otomatik olarak kesilmesi" koruma önlemini yerine getiren bileşenlerdir. DFS 2 serisi cihazlar, tek fazlı şebekeler için kompakt iki kutuplu kaçak akım röleleridir. Standart tasarımda, panoda yalnızca iki modül genişliğinde yer kaplarlar. Kompakt boyutlarına rağmen tasarıma bağlı olarak 125 A'e kadar olan nominal akımlarda çok çeşitli açma akımı değerleri ve karakteristikleri mevcuttur. Ayrıca; büyük iletken kesitleri için geniş iki katlı terminallere, pratik ve çok fonksiyonlu bir şalter mandalına ve ücretsiz yazılımla etiketlenebilen pencerelere sahiptirler.

B Tipi kaçak akım röleleri, pürüzsüz (düz) DC kaçak akımları ve 150.000 Hz'e kadar olan frekanslardaki tüm diğer kaçak akımları algılar. Bunun için gereken çalışma gerilimi şebeke beslemesinden alınır. Şebeke iletkenleri arasındaki gerilim ≥ 50 V olduğunda doğru güç beslemesi sağlanmış olur. Darbeli ve AC kaçak akımlar ise şebeke geriliminden bağımsız olarak algılanır. SK karakteristik eğrisine sahip kaçak akım rölelerinde, açma akımının frekans tepkisi; frekans konvertörlerinin saat frekansı aralığındaki gibi yüksek frekanslı kaçak akımların, nominal frekansa kıyasla önemli ölçüde azaltılmış bir hassasiyetle algılanacağı şekilde tasarlanmıştır. Böylece, sızıntı akımlarının neden olduğu istenmeyen açmaların (triplerin) büyük ölçüde önüne geçilmiş olur.

Bununla birlikte, şalterin nominal kaçak akımına (0.03 A, 0.1 A veya 0.3 A) bağlı olarak yangın koruması yalnızca sırasıyla 1 kHz, 300 Hz veya 100 Hz'e kadar olan frekanslardaki kaçak akımlar için sağlanırken;  NK açma akımı frekans tepkisine sahip cihazlar tüm açma frekans aralığında (sırasıyla 20 kHz veya 150 kHz'e kadar) koruma sunar. Standart tasarımdaki cihazlar, 230 V nominal gerilime ve 50 Hz nominal frekansa sahip devrelerin izlenmesi için tasarlanmıştır.

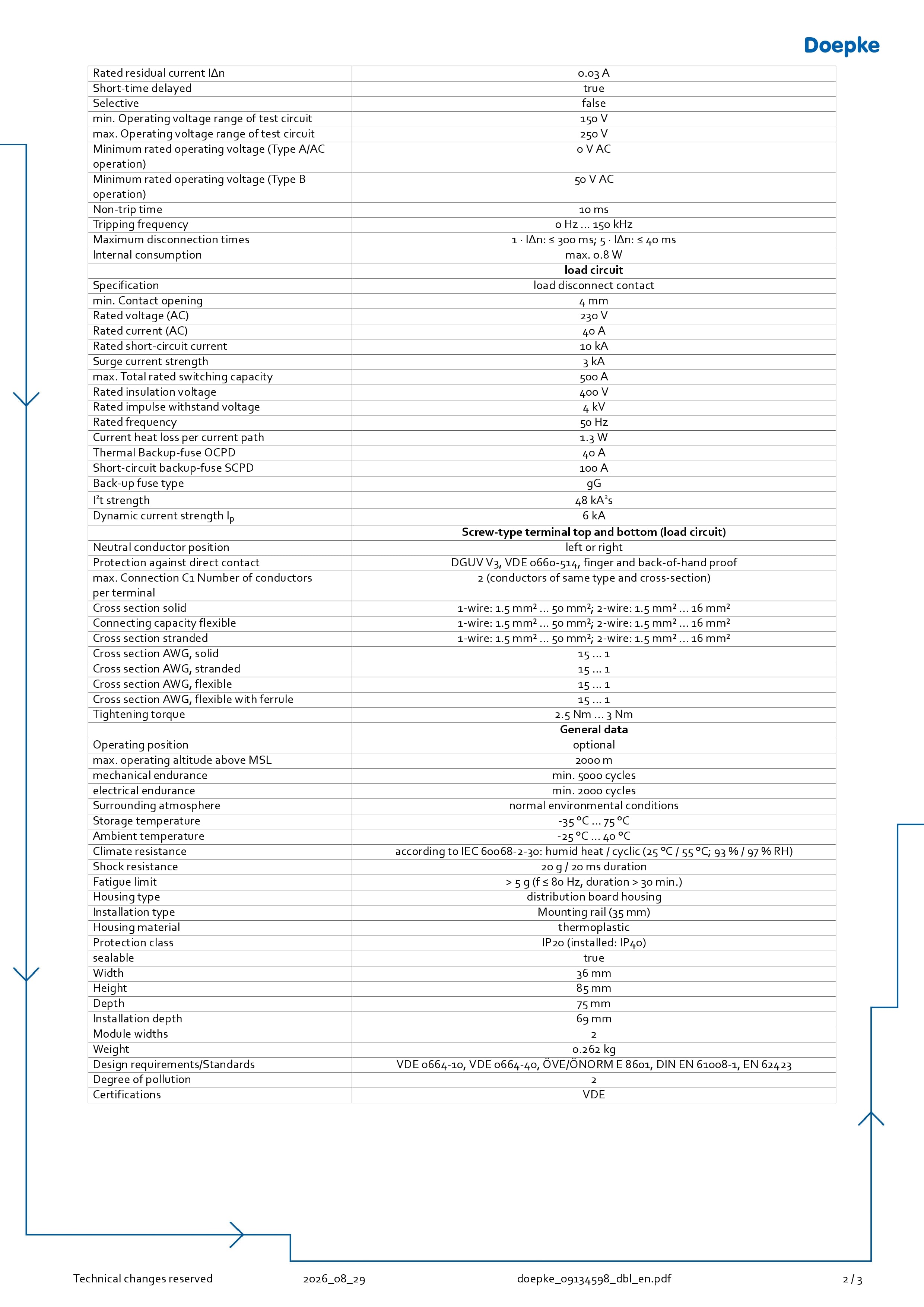

Özellikleri

• 1 kHz ve daha yüksek frekanslı operasyonel koşullardan kaynaklanan sızıntı ve kaçak akımlara karşı yüksek düzeyde bağışıklık.
• 0 Hz'den (pürüzsüz doğru akım) 150 kHz'e kadar frekanslara ve karışık frekanslara sahip kaçak akımlar için AC/DC duyarlılığı.
• Herhangi iki aktif iletkende en az 50 V AC şebeke gerilimleriyle tam fonksiyonel uyumluluk sayesinde; şebeke geriliminden bağımsız olarak pürüzsüz DC kaçak akım ve 50/60 Hz dışındaki AC kaçak akım algılamasında yüksek güvenilirlik.
• A Tipi kaçak akımlar meydana geldiğinde şebeke geriliminden bağımsız tetikleme.
• Tüm nominal akım değerleri için panoda yer kazandıran kompakt tasarım ve yüksek kısa devre dayanımı.
• Büyük iletken kesitleri ve bara bağlantısı için çift taraflı, iki katlı terminaller.
• Şalter konum göstergesi ve etiketler için şeffaf izleme penceresi.
• Üç konumlu ("Açık", "Kapalı" ve "Atmış/Tetiklenmiş") çok fonksiyonlu şalter mandalı.
• Sol veya sağ tarafta konumlandırılabilen Nötr iletkeni.

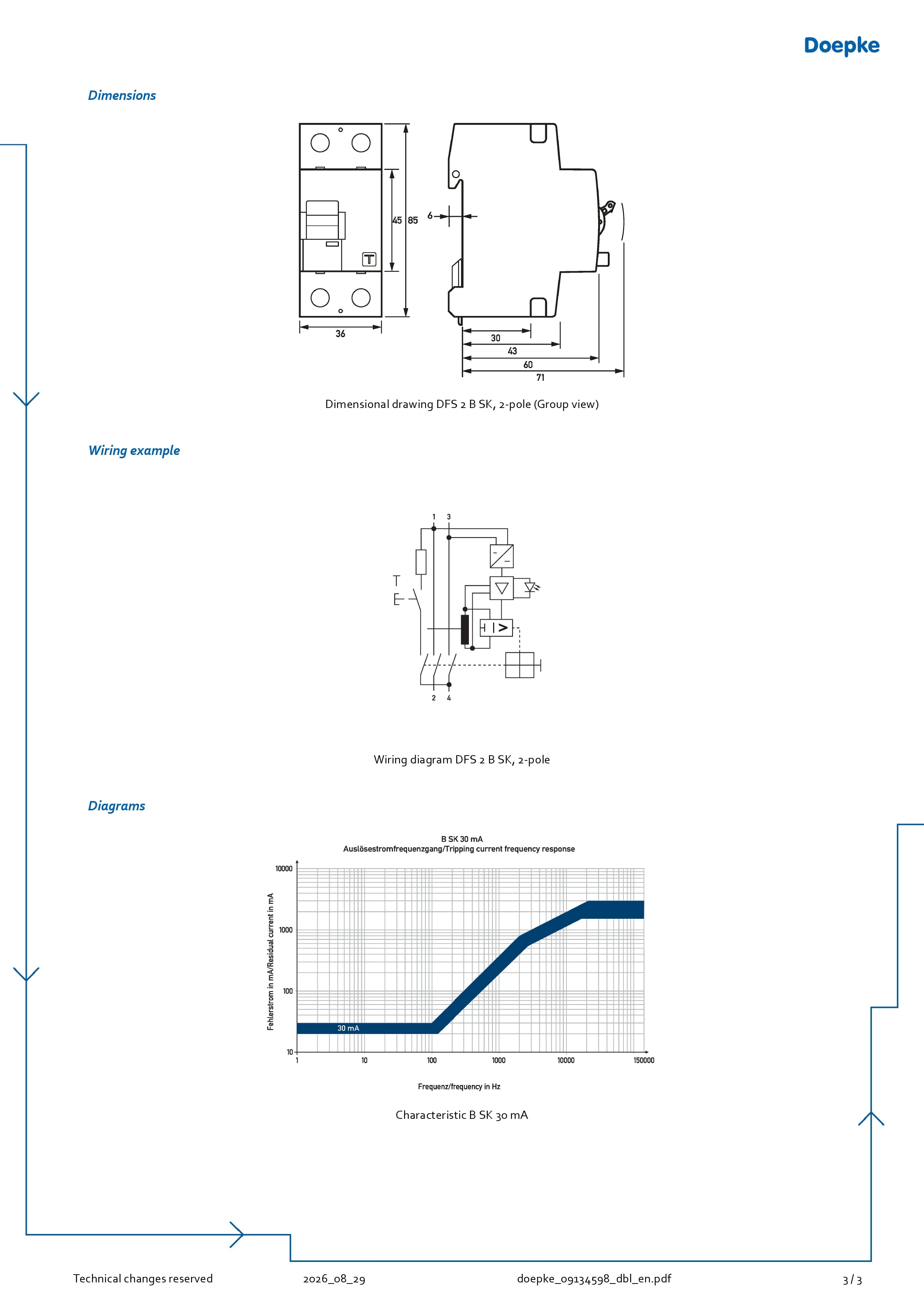

Montaj

• DIN montaj rayına hızlı ve pratik sabitleme.
• İstenilen her pozisyonda esnek kurulum imkanı.
• Tercihen üstten besleme yapabilme özelliği.

Kullanım Alanları

• Güç elektroniği ekipmanlarının şebekeden galvanik izolasyon olmadan kullanıldığı ticari ve endüstriyel tesisler (TT, TN-S ve TN-C-S sistemleri). Örneğin; frekans konvertörleri, anahtarlamalı güç kaynakları, yüksek frekanslı konvertörler, fotovoltaik (güneş enerjisi) tesisleri ve trafosuz frekans konvertörlü UPS cihazları.
• Yeni binalardaki ısı pompaları veya fotovoltaik sistemler için de idealdir.

Notlar

• Sadece 50 Hz AC şebekelerde kullanıma uygundur (Diğer frekanslar için kaçak akım röleleri talep üzerine temin edilebilir).
• Doğru akım (DC) şebekelerinde veya frekans konvertörleri gibi kontrollü elektrikli ekipmanların çıkış tarafında (yük tarafında) kullanım için tasarlanmamıştır.

Menşei: DE
CE: CE sembolü görselde bulunmaktadır
İthalatçı: Novsen Elektrik Elektronik Tic. A.Ş. Kurtköy Mah. Seyit Onbaşı Sk. No:31B 34912 Pendik/ İstanbul [email protected]
